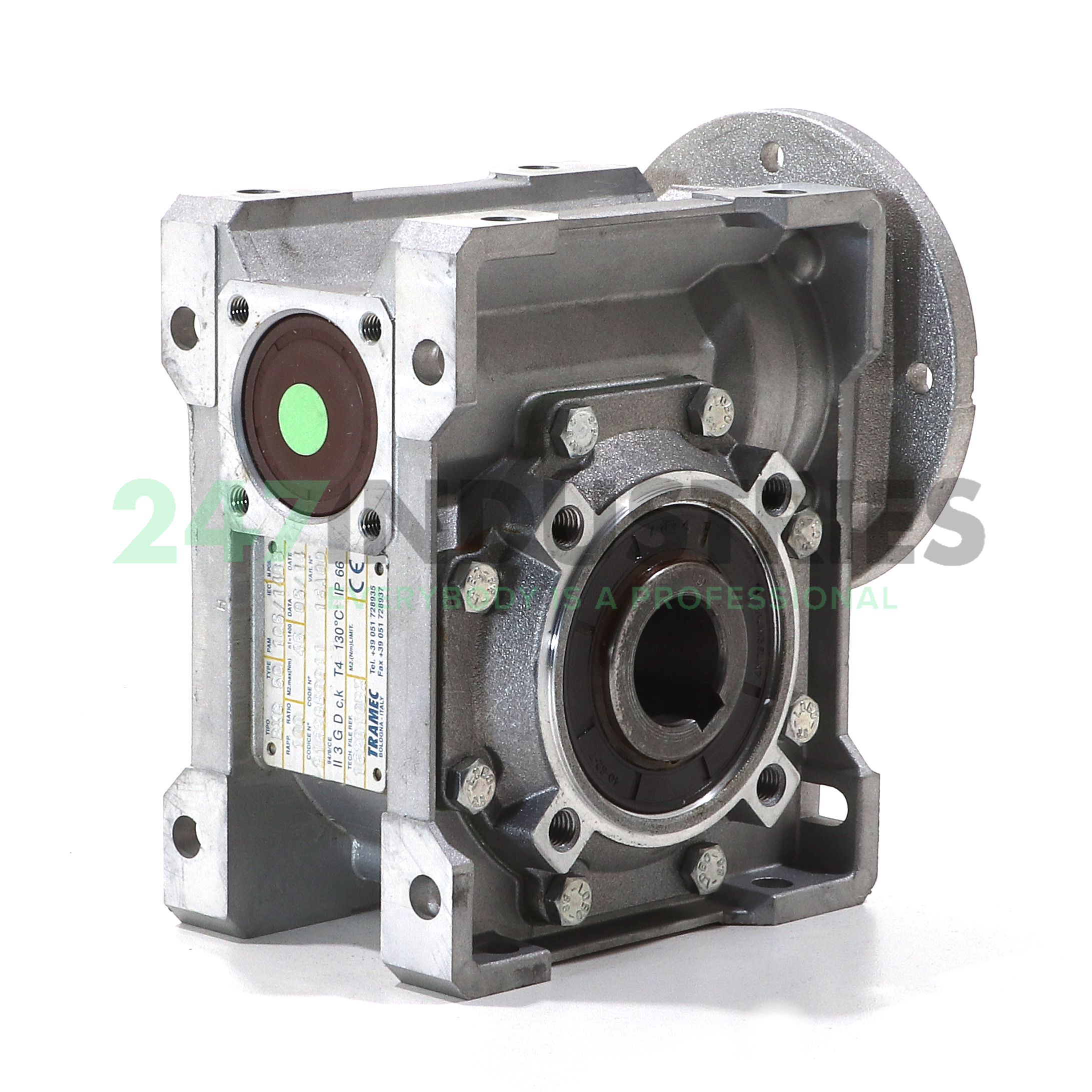

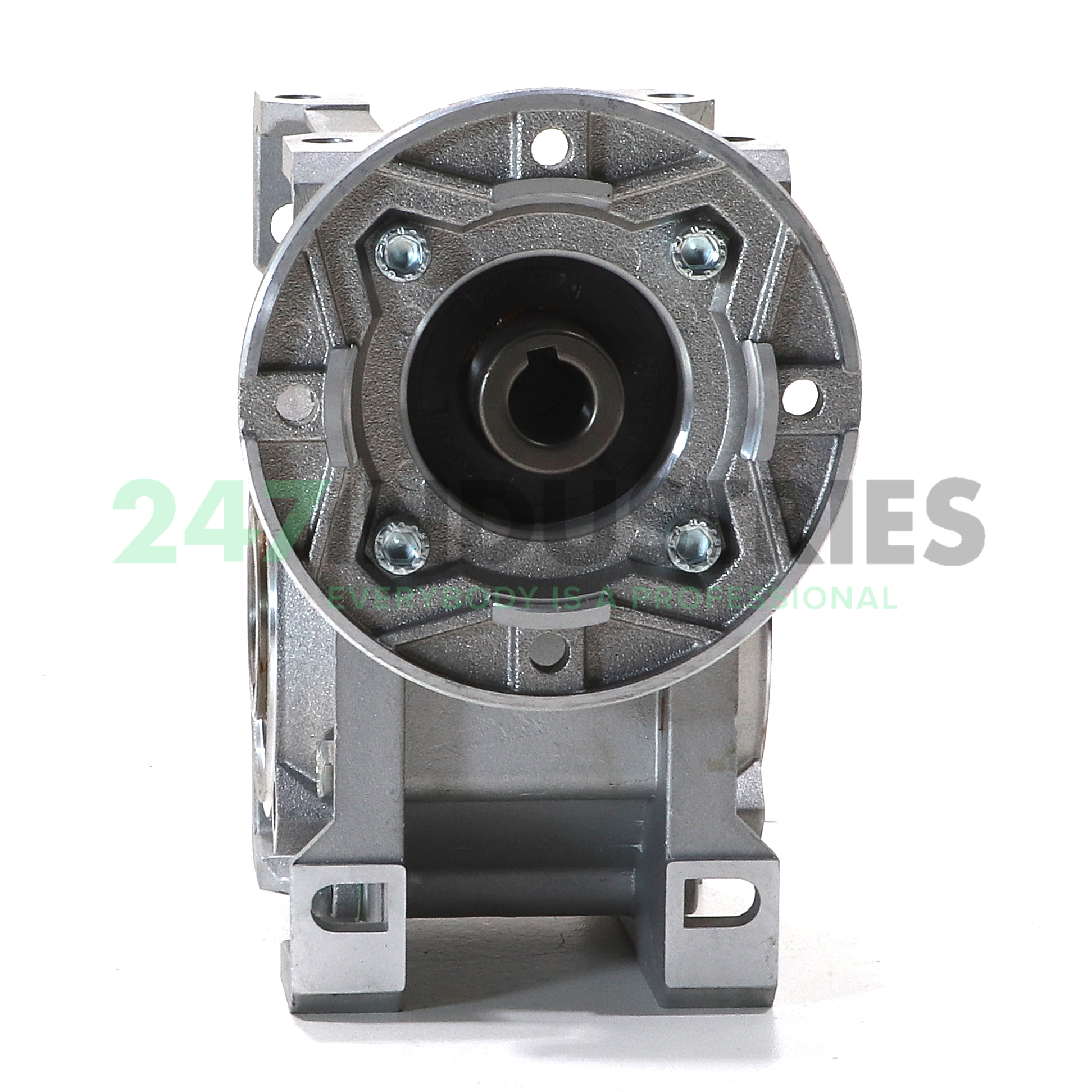

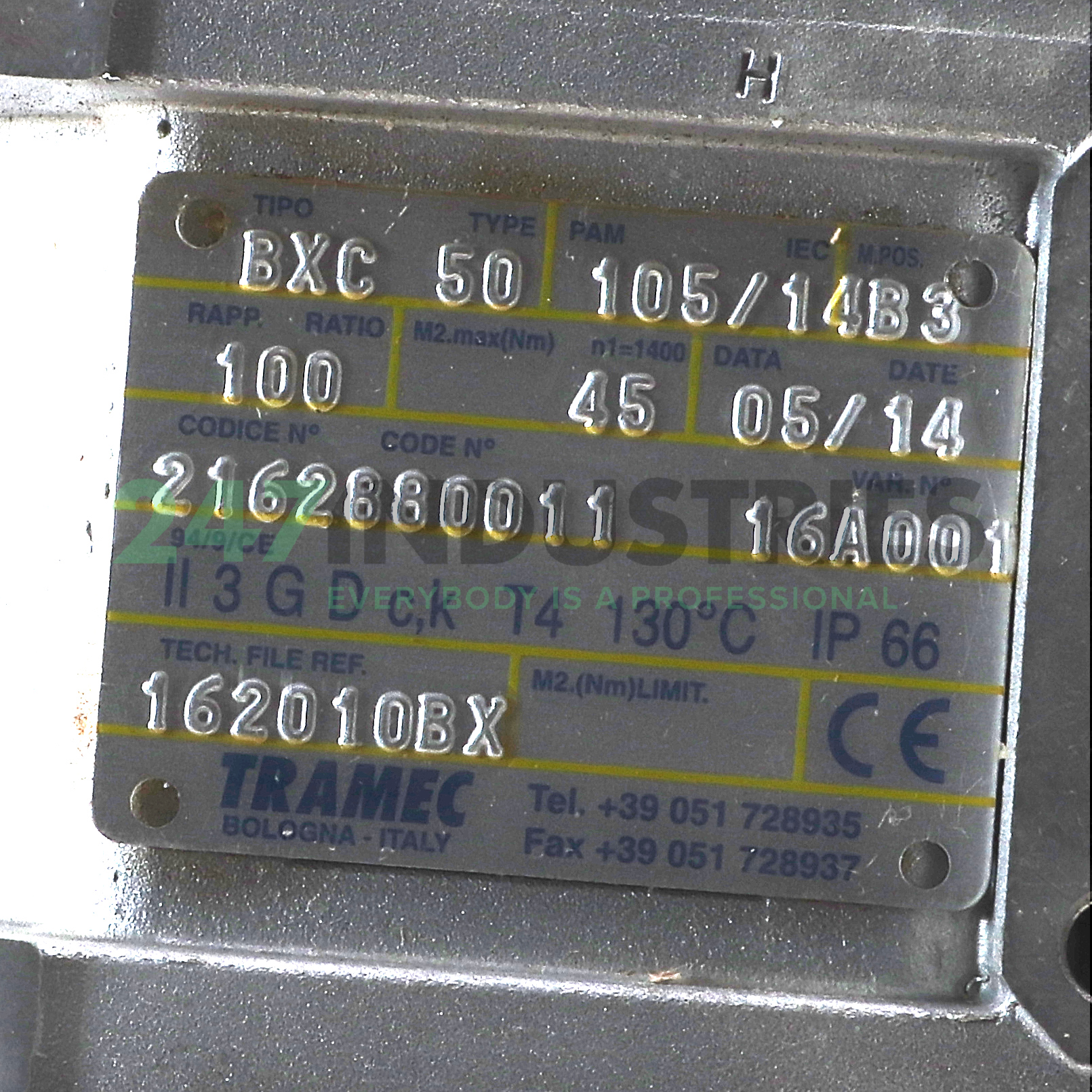

BXC50-71B14I100 Tramec

Technische Daten

1. Verfügbarkeit 3 St.
2. Marke Tramec
3. Item number BXC50-71B14I100 Tramec
4. Category Getriebe

Gewicht und Abmessungen

1. Gewicht (kg) 3.45

Produkteigenschaften

1. Montage B14 (Innenflansch)
2. Übersetzung i = n1/n2 100
3. IEC-Rahmengröße 71

Detaillierte Produkteigenschaften

1. IEC-Rahmengröße 71
2. Wellendurchmesser (mm) 14
3. IEC-Rahmengröße 071
4. Wellenlänge (mm) 30
5. Passfederbreite (mm) 5
6. Passfederlänge (mm) 22
7. Bohrung Gewindewelle M5
8. Wellenhöhe, B3 montiert (mm) 71
9. Weite Fußlöcher, B3 montiert (mm) 112
10. Länge Fußlöcher, B3 montiert (mm) 90
11. Durchmesser Fußlöcher (mm) 7
12. Außendurchmesser Flansch B5/V1/B35/V3 (mm) 160
13. Flanschzentrierung B5/V1/B35/V3 (mm) 110
14. Lochkreis B5/V1/B35/V3 (mm) 130
15. Anzahl Flanschlöcher 4
16. Durchmesser Flanschlöcher B5/V1/B35/V3 (mm) 10
17. Lochkreis B14/B34/V18/V19 (mm) 85
18. Flanschgewindebohrungen B14/B34/V18/V19 M6
19. Außendurchmesser Flansch B14/B34/V18/V19 (mm) 105
20. Flanschzentrierung B14/B34/V18/V19 (mm) 70
