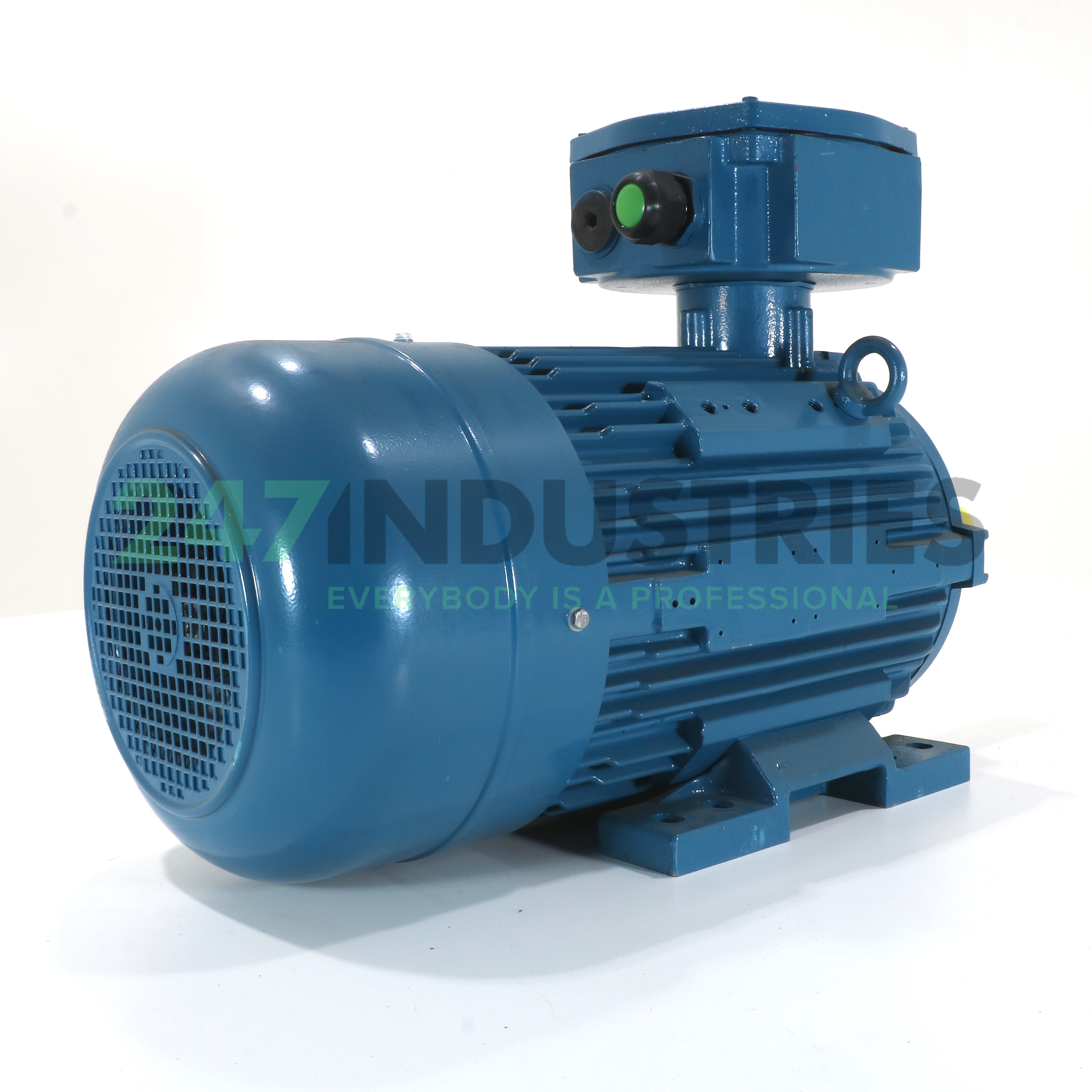

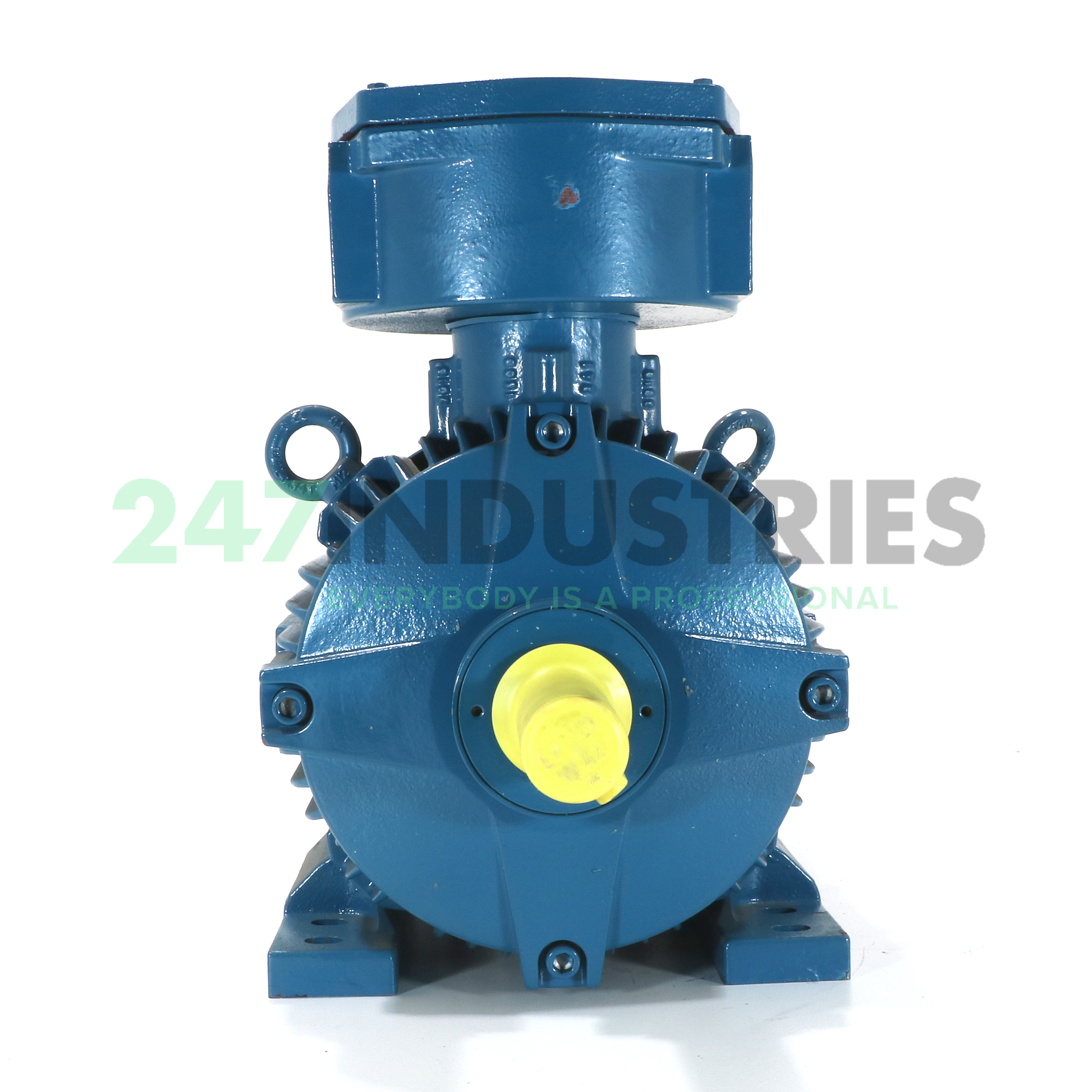

CD160M2-2Y2A-B3 ATB

Technische Daten

1. Verfügbarkeit 0 St.
2. Marke ATB
3. Item number CD160M2-2Y2A-B3 ATB
4. Category Atex-Motoren

Gewicht und Abmessungen

1. Gewicht (kg) 179

Produkteigenschaften

1. Nennleistung (kW) 15
2. Drehzahl bei 50 Hz (U/MIN) / Anzahl der Pole 3000 / 2-Polig
3. Frequenz 50 Hz
4. Wirkungsgrad IE2 = Hoch = EFF1
5. Montage B3 (Fuß)
6. Bremse Ohne Bremse
7. IP-Schutzart IP55
8. Explosionsschutz (ATEX) Zone 1 und Zone 2
9. IEC-Rahmengröße 160

Detaillierte Produkteigenschaften

1. Spannung 380-400VD / 660-690VY
2. IEC-Rahmengröße 160
3. Wellendurchmesser (mm) 42
4. Gehäusematerial Cast Iron
5. AC/DC AC
6. Standard IEC
7. IEC-Rahmengröße 160
8. Wellenlänge (mm) 110
9. Passfederbreite (mm) 12
10. Passfederlänge (mm) 90
11. Bohrung Gewindewelle M16
12. Wellenhöhe, B3 montiert (mm) 160
13. Weite Fußlöcher, B3 montiert (mm) 254
14. Länge Fußlöcher, B3 montiert (mm) S=286, M=311
15. Durchmesser Fußlöcher (mm) 15
16. Außendurchmesser Flansch B5/V1/B35/V3 (mm) 350
17. Flanschzentrierung B5/V1/B35/V3 (mm) 250
18. Lochkreis B5/V1/B35/V3 (mm) 300
19. Anzahl Flanschlöcher 4
20. Durchmesser Flanschlöcher B5/V1/B35/V3 (mm) 18.5
21. Lochkreis B14/B34/V18/V19 (mm) 215
22. Flanschgewindebohrungen B14/B34/V18/V19 M12
23. Außendurchmesser Flansch B14/B34/V18/V19 (mm) 250
24. Flanschzentrierung B14/B34/V18/V19 (mm) 180
