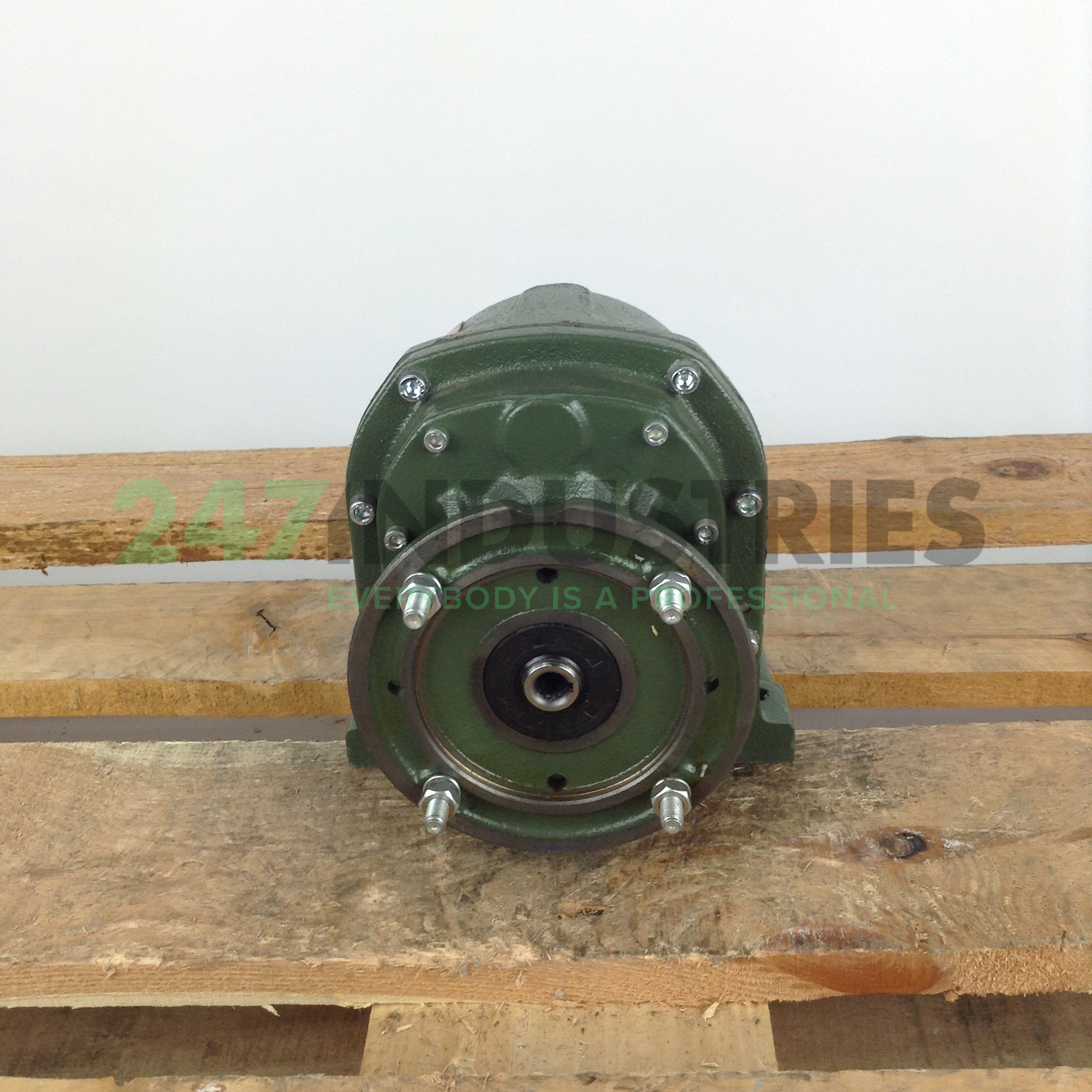

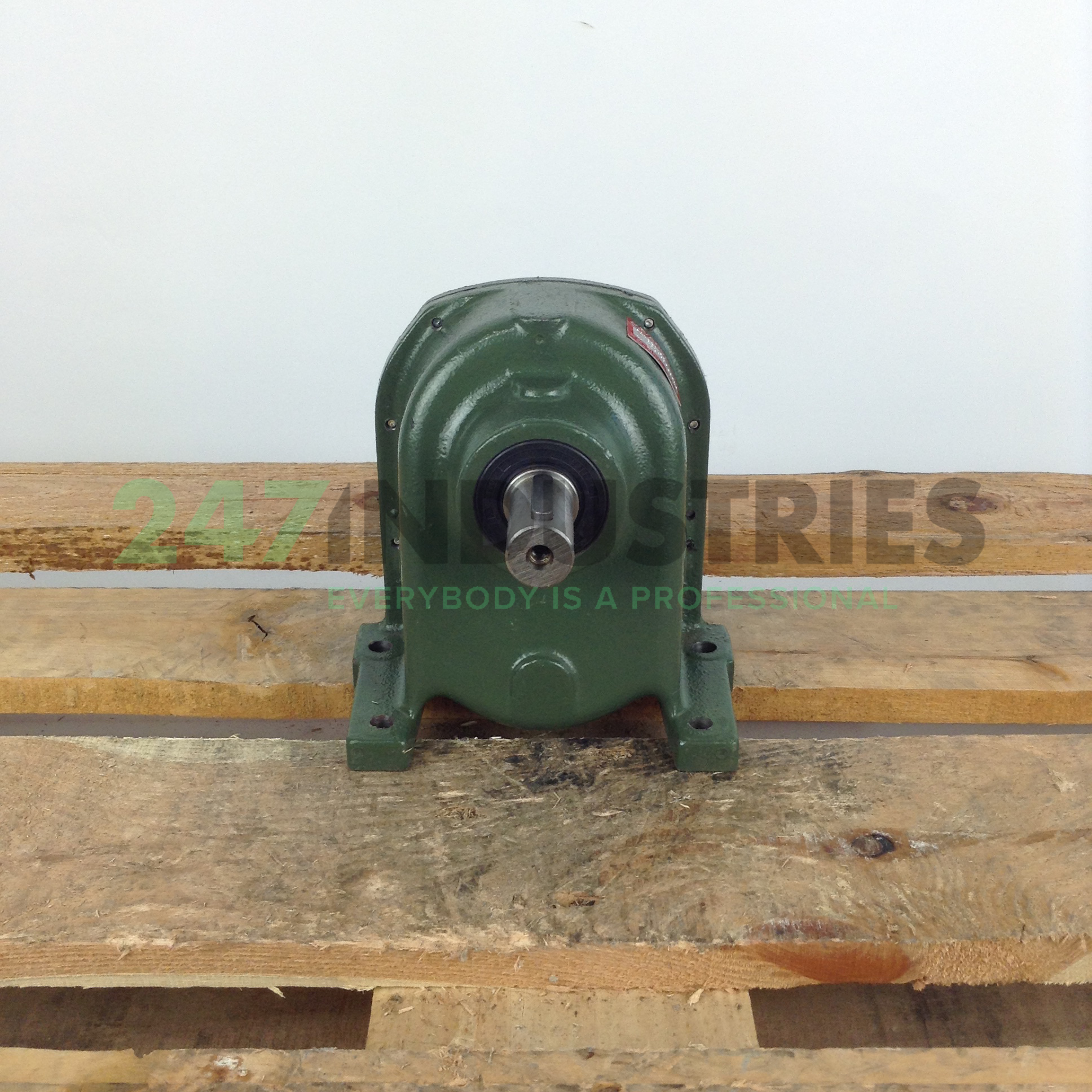

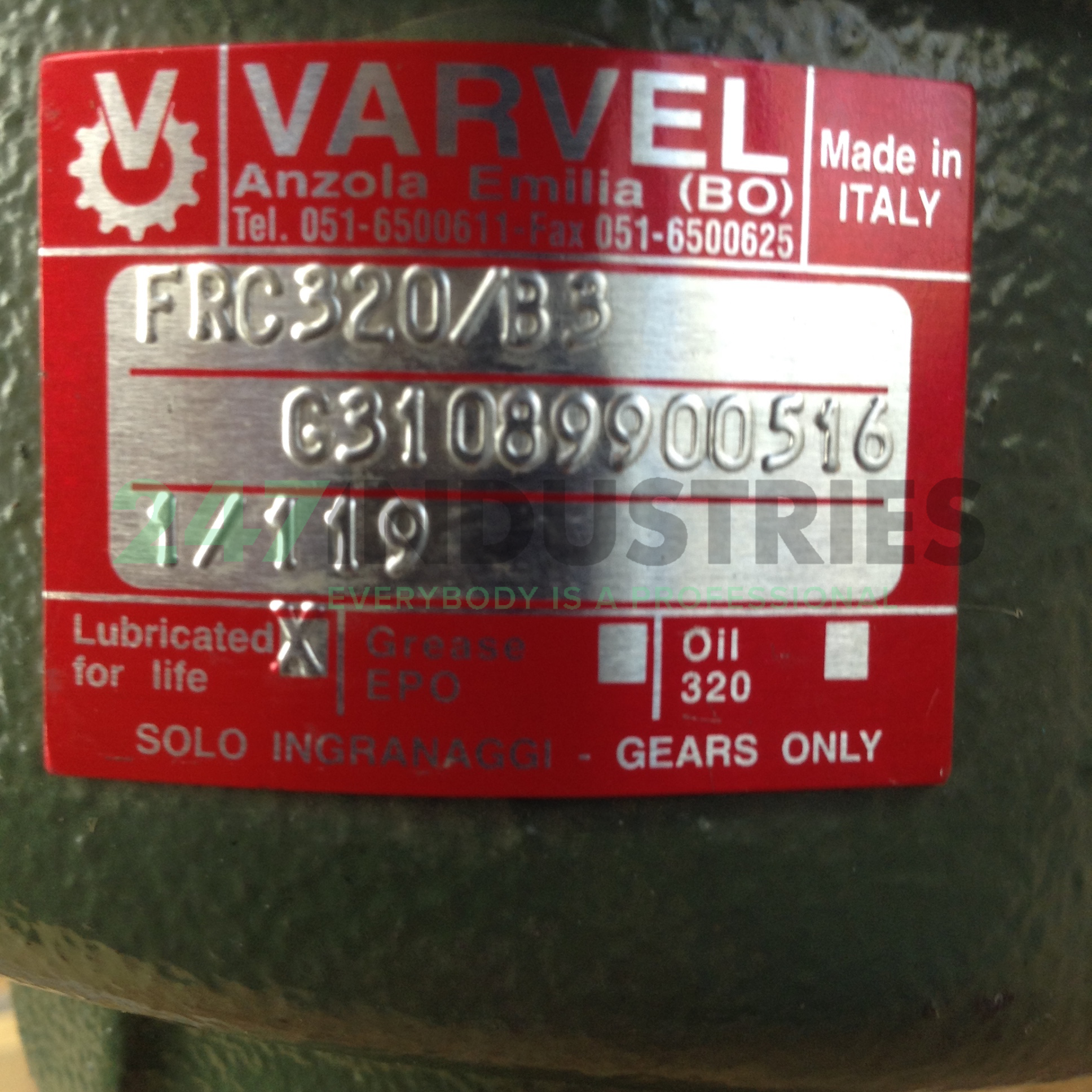

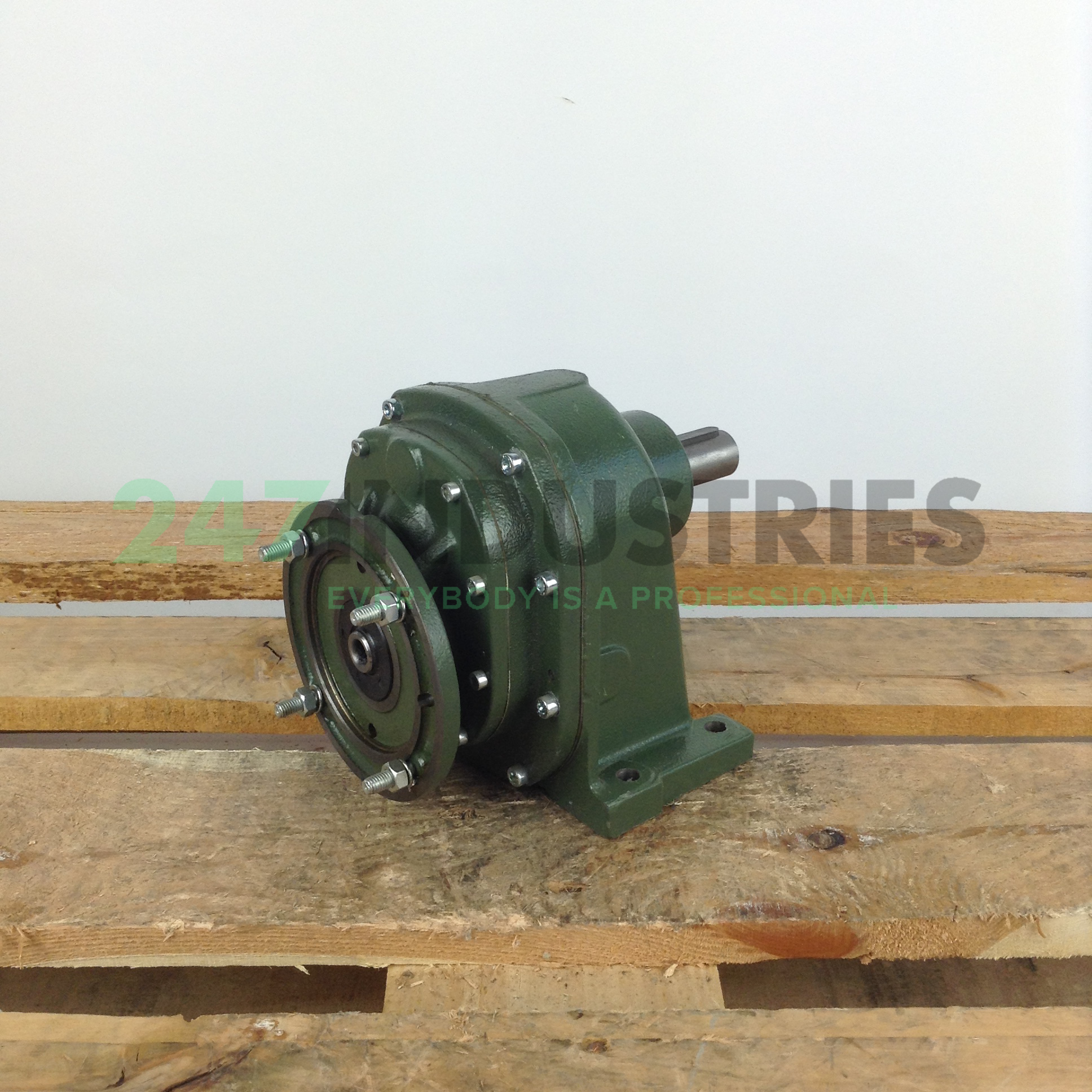

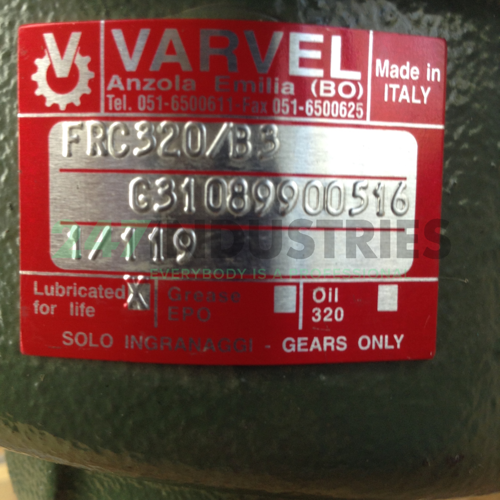

FRC320B3-63B5I119 Varvel

Technische Daten

1. Verfügbarkeit 1 St.
2. Marke Varvel
3. Item number FRC320B3-63B5I119 Varvel
4. Category Getriebe

Gewicht und Abmessungen

1. Gewicht (kg) 12.8

Produkteigenschaften

1. Montage B5 (Außenflansch)
2. Übersetzung i = n1/n2 119
3. IEC-Rahmengröße 63

Detaillierte Produkteigenschaften

1. IEC-Rahmengröße 63
2. Wellendurchmesser (mm) 11
3. IEC-Rahmengröße 063
4. Wellenlänge (mm) 23
5. Passfederbreite (mm) 4
6. Passfederlänge (mm) 16
7. Bohrung Gewindewelle M4
8. Wellenhöhe, B3 montiert (mm) 63
9. Weite Fußlöcher, B3 montiert (mm) 100
10. Länge Fußlöcher, B3 montiert (mm) 80
11. Durchmesser Fußlöcher (mm) 7
12. Außendurchmesser Flansch B5/V1/B35/V3 (mm) 140
13. Flanschzentrierung B5/V1/B35/V3 (mm) 95
14. Lochkreis B5/V1/B35/V3 (mm) 115
15. Anzahl Flanschlöcher 4
16. Durchmesser Flanschlöcher B5/V1/B35/V3 (mm) 10
17. Lochkreis B14/B34/V18/V19 (mm) 75
18. Flanschgewindebohrungen B14/B34/V18/V19 M5
19. Außendurchmesser Flansch B14/B34/V18/V19 (mm) 90
20. Flanschzentrierung B14/B34/V18/V19 (mm) 60
