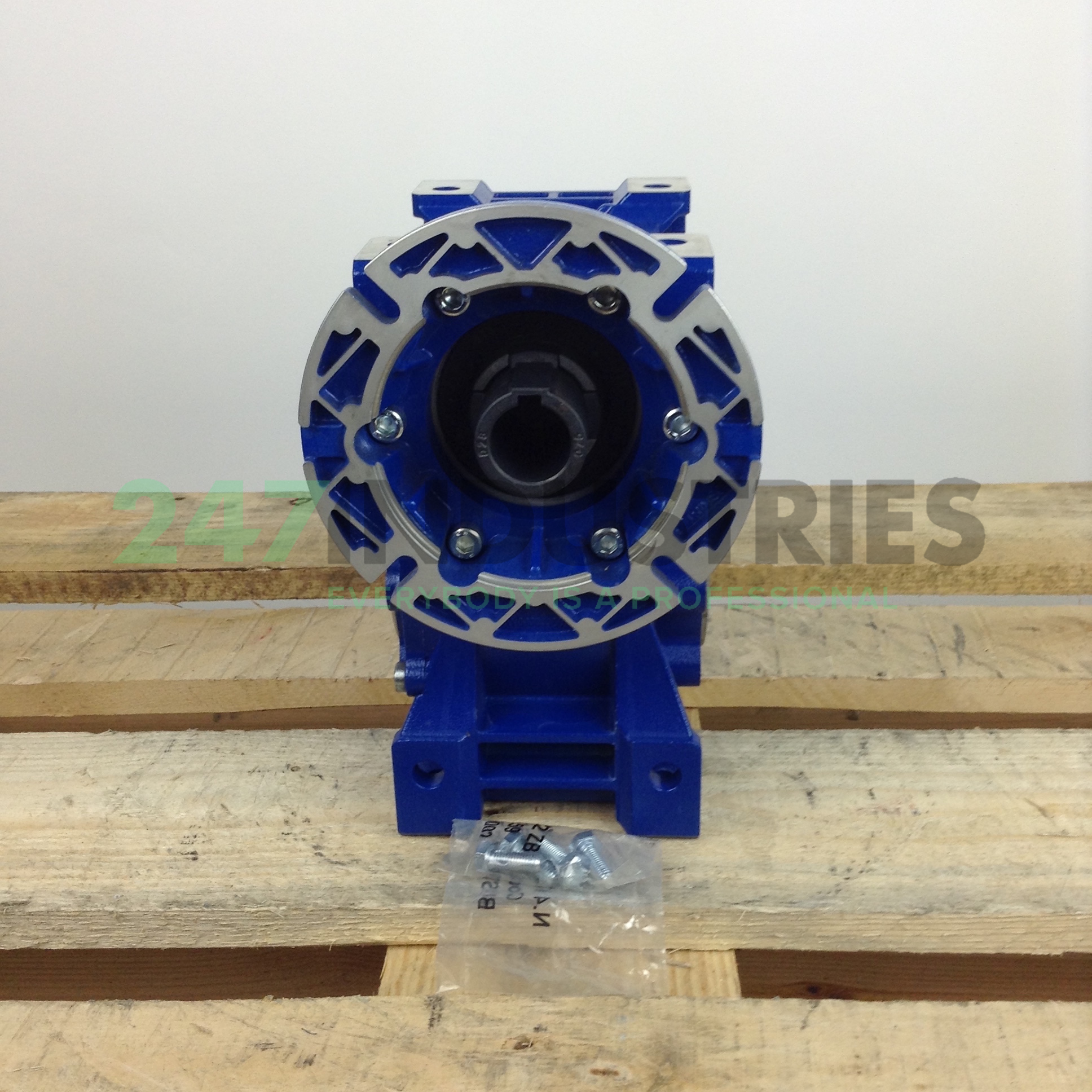

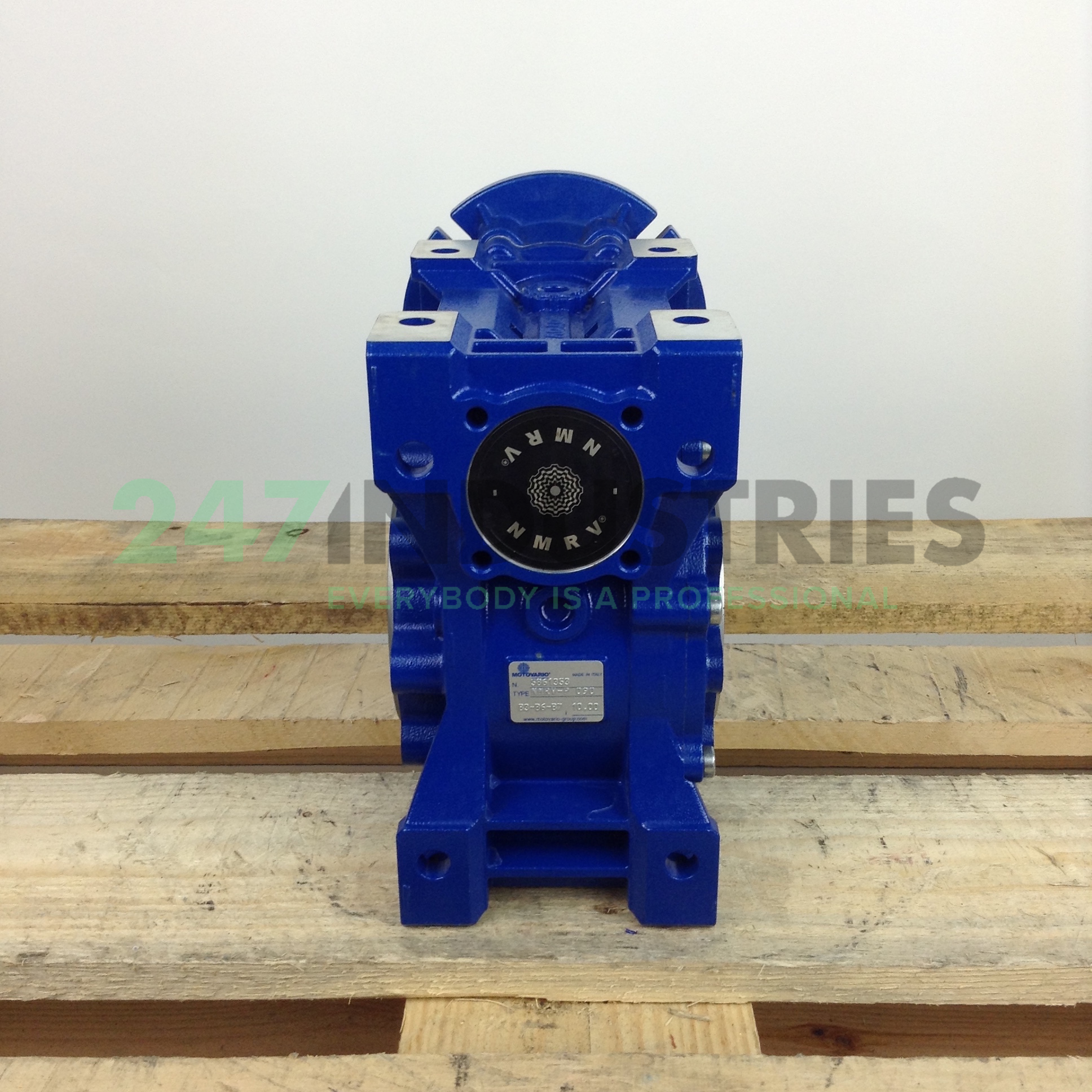

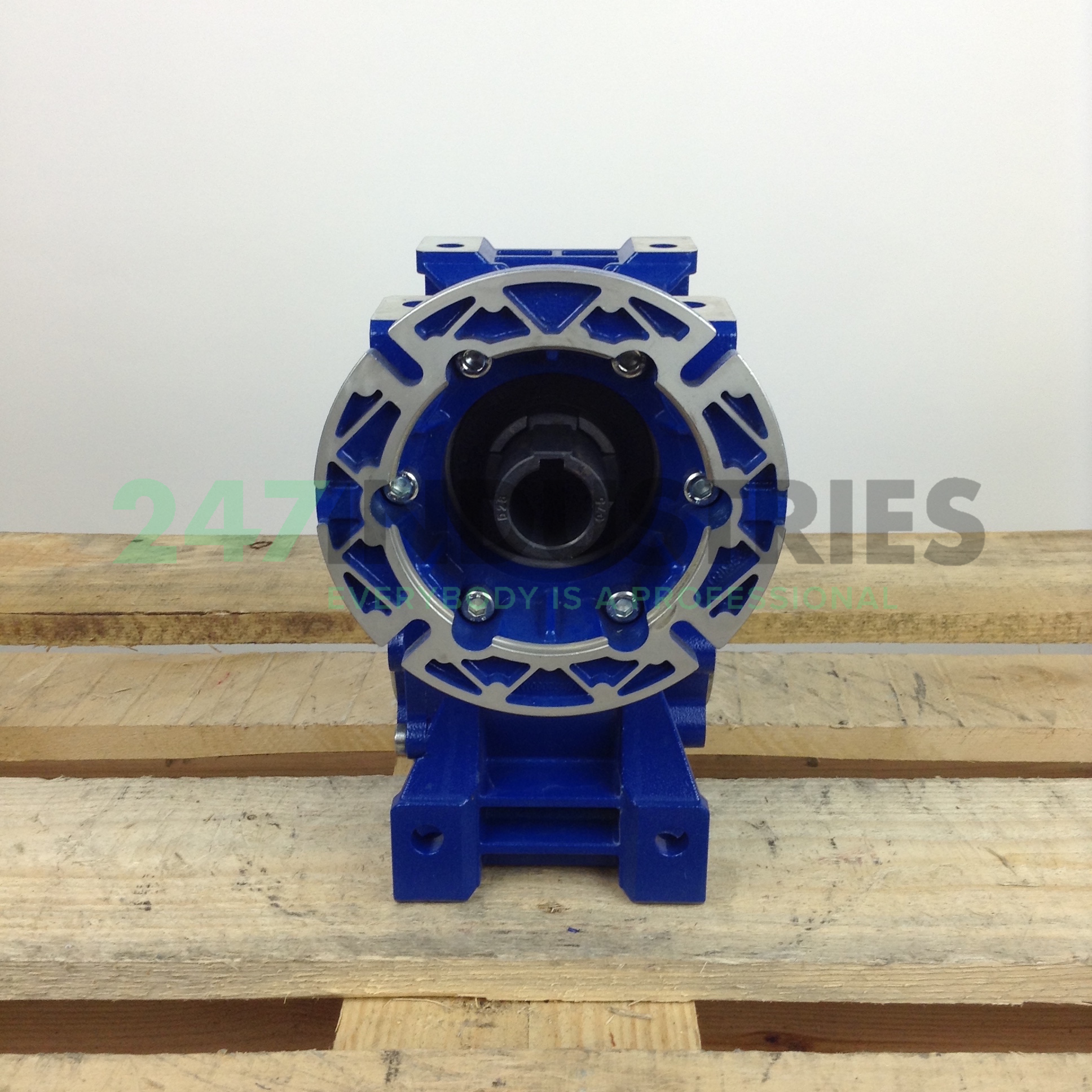

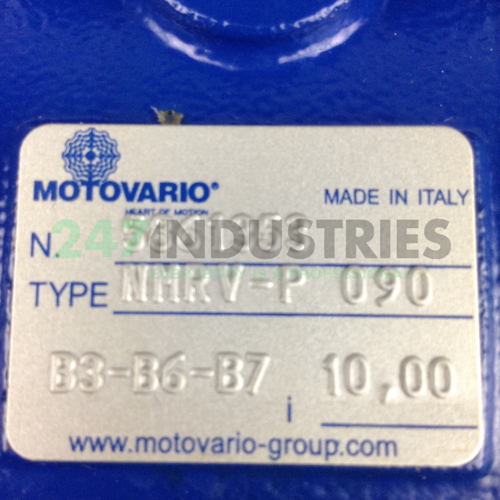

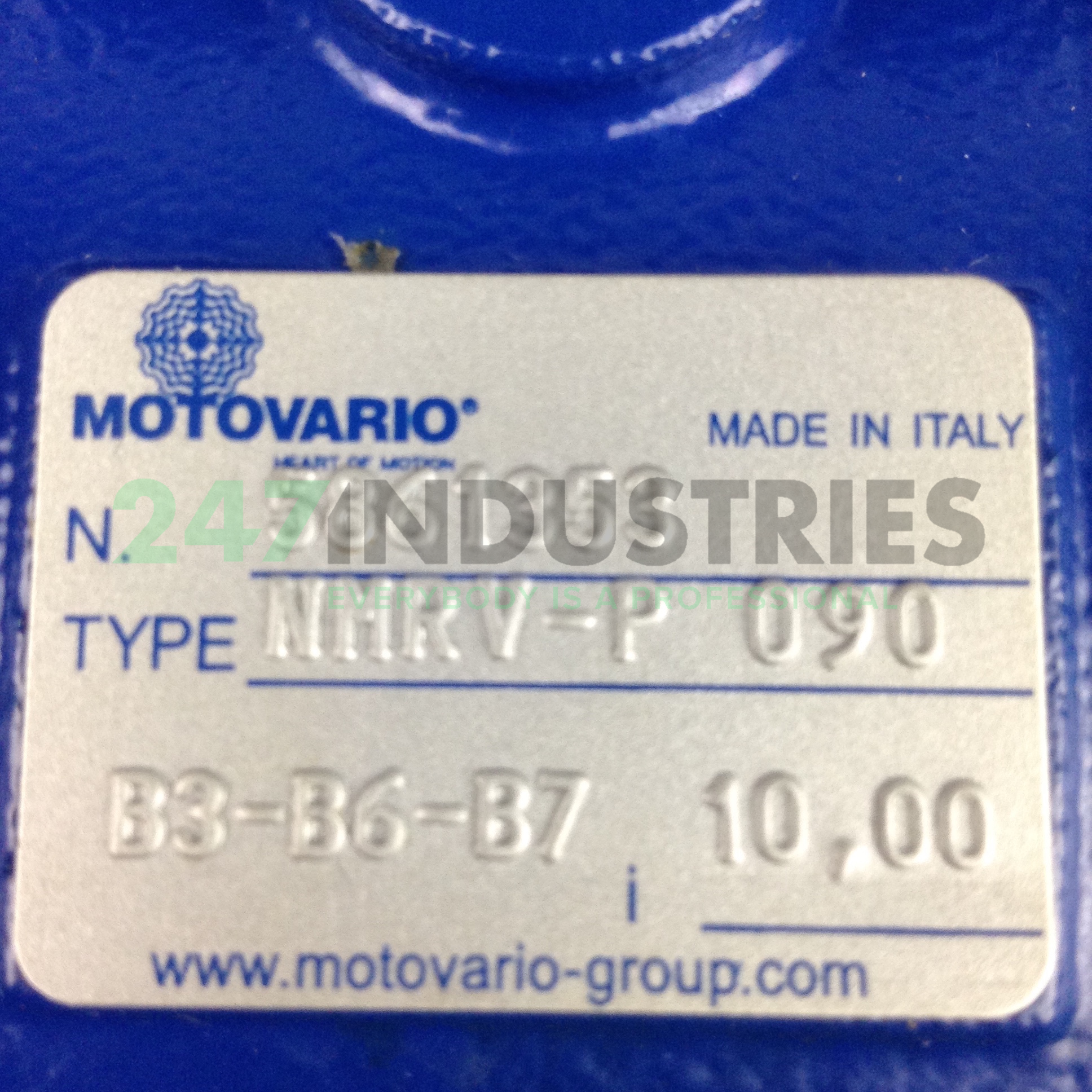

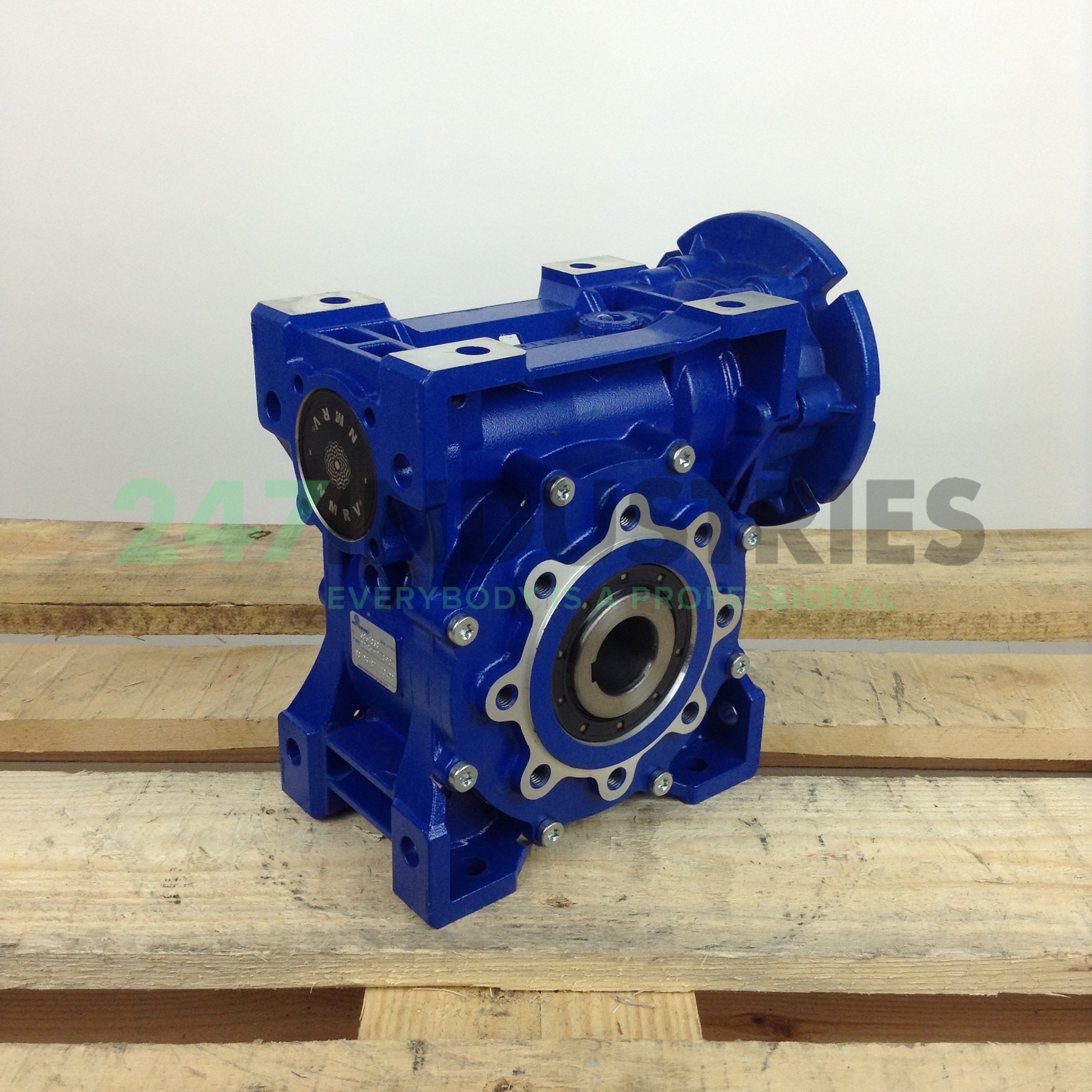

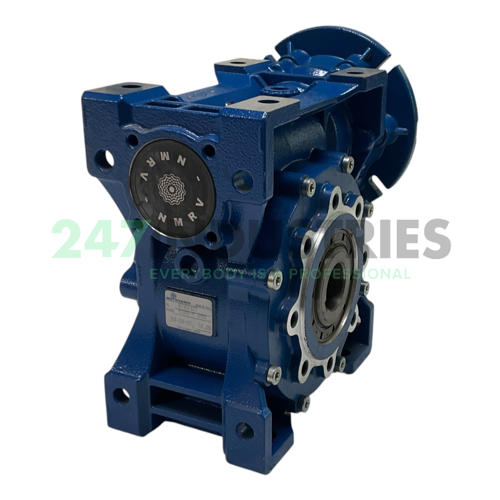

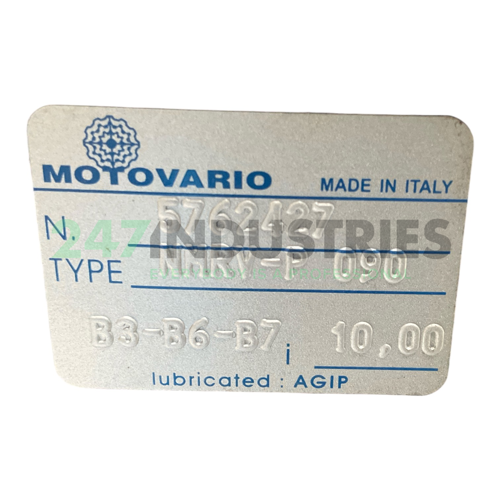

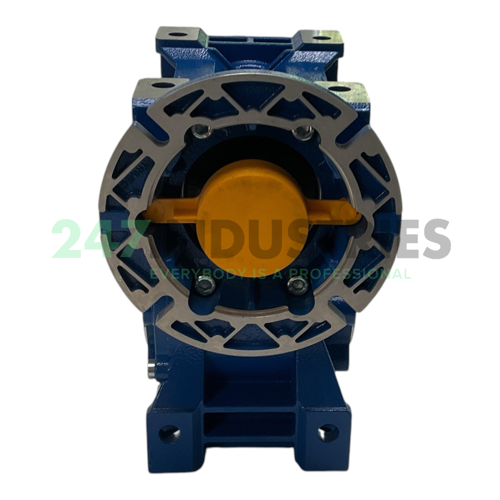

NMRVP09028/16010 Motovario

Technische Daten

1. Verfügbarkeit 2 St.
2. Marke Motovario
3. Item number NMRVP09028/16010 Motovario
4. Category Getriebe

Gewicht und Abmessungen

1. Gewicht (kg) 13.7

Produkteigenschaften

1. Montage B5 (Außenflansch)
2. Übersetzung i = n1/n2 10
3. IEC-Rahmengröße 100

Detaillierte Produkteigenschaften

1. IEC-Rahmengröße 100
2. Wellendurchmesser (mm) 28
3. IEC-Rahmengröße 100
4. Wellenlänge (mm) 60
5. Passfederbreite (mm) 8
6. Passfederlänge (mm) 50
7. Bohrung Gewindewelle M10
8. Wellenhöhe, B3 montiert (mm) 100
9. Weite Fußlöcher, B3 montiert (mm) 160
10. Länge Fußlöcher, B3 montiert (mm) S=286, M=311
11. Durchmesser Fußlöcher (mm) 12
12. Außendurchmesser Flansch B5/V1/B35/V3 (mm) 250
13. Flanschzentrierung B5/V1/B35/V3 (mm) 180
14. Lochkreis B5/V1/B35/V3 (mm) 215
15. Anzahl Flanschlöcher 4
16. Durchmesser Flanschlöcher B5/V1/B35/V3 (mm) 14.5
17. Lochkreis B14/B34/V18/V19 (mm) 130
18. Flanschgewindebohrungen B14/B34/V18/V19 M8
19. Außendurchmesser Flansch B14/B34/V18/V19 (mm) 160
20. Flanschzentrierung B14/B34/V18/V19 (mm) 110
