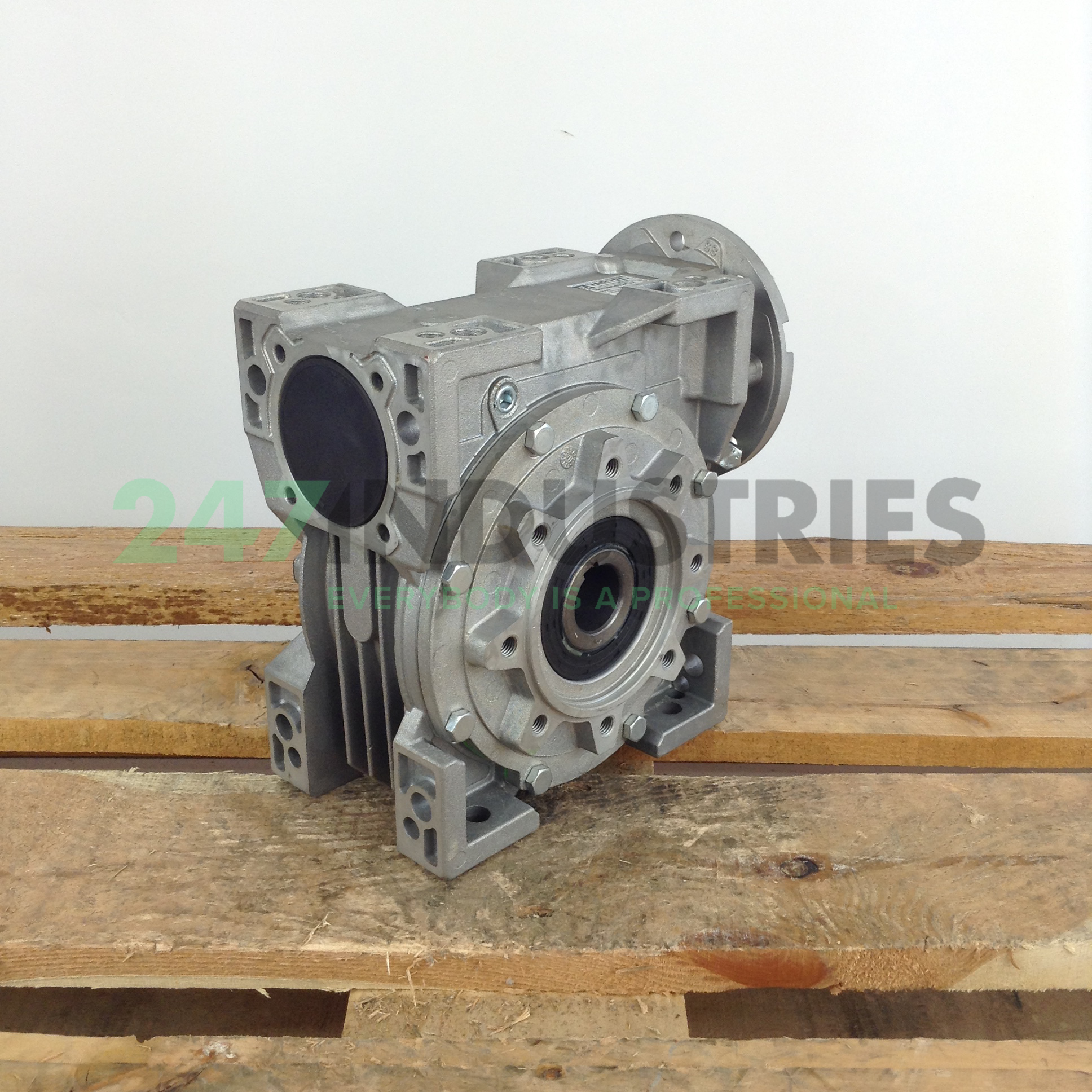

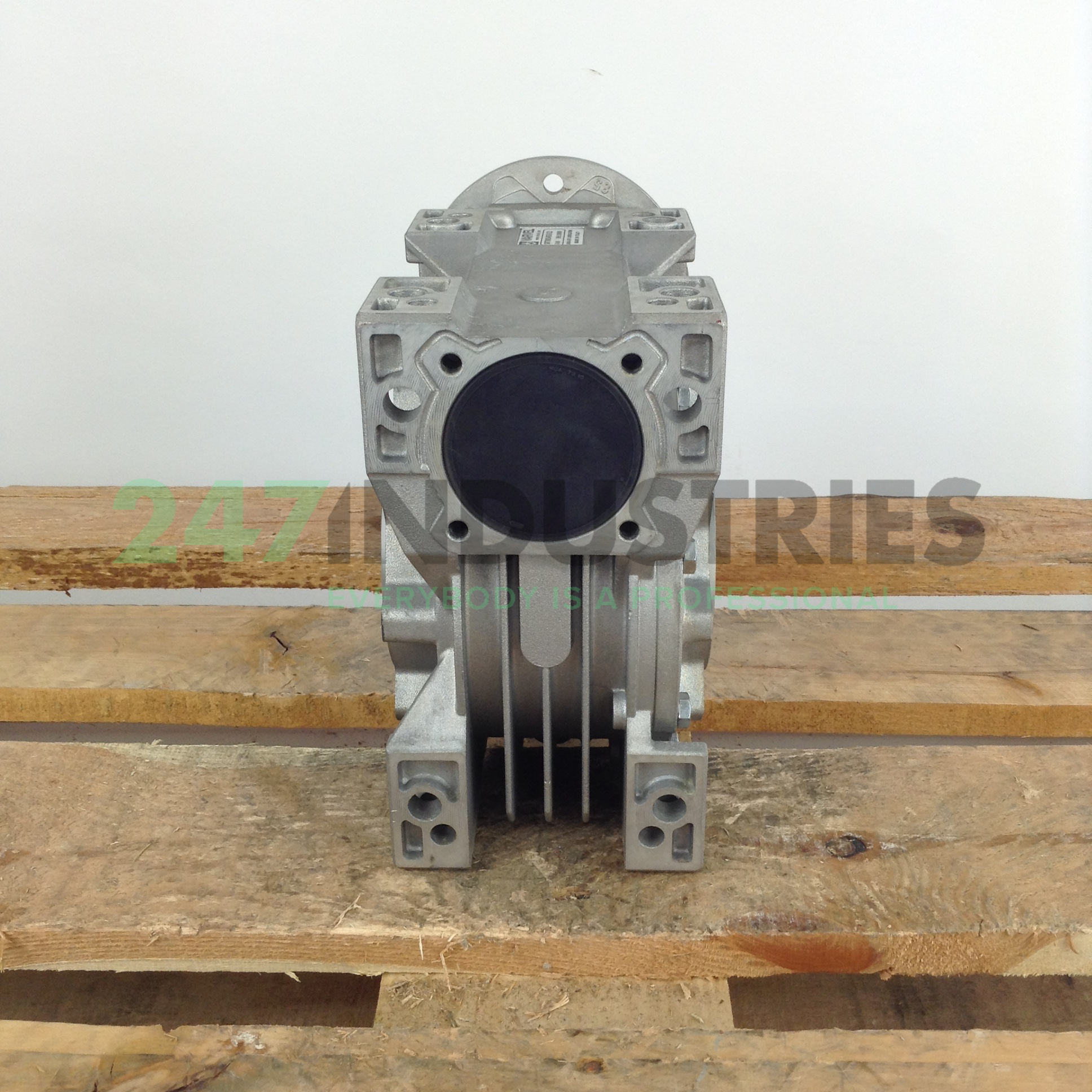

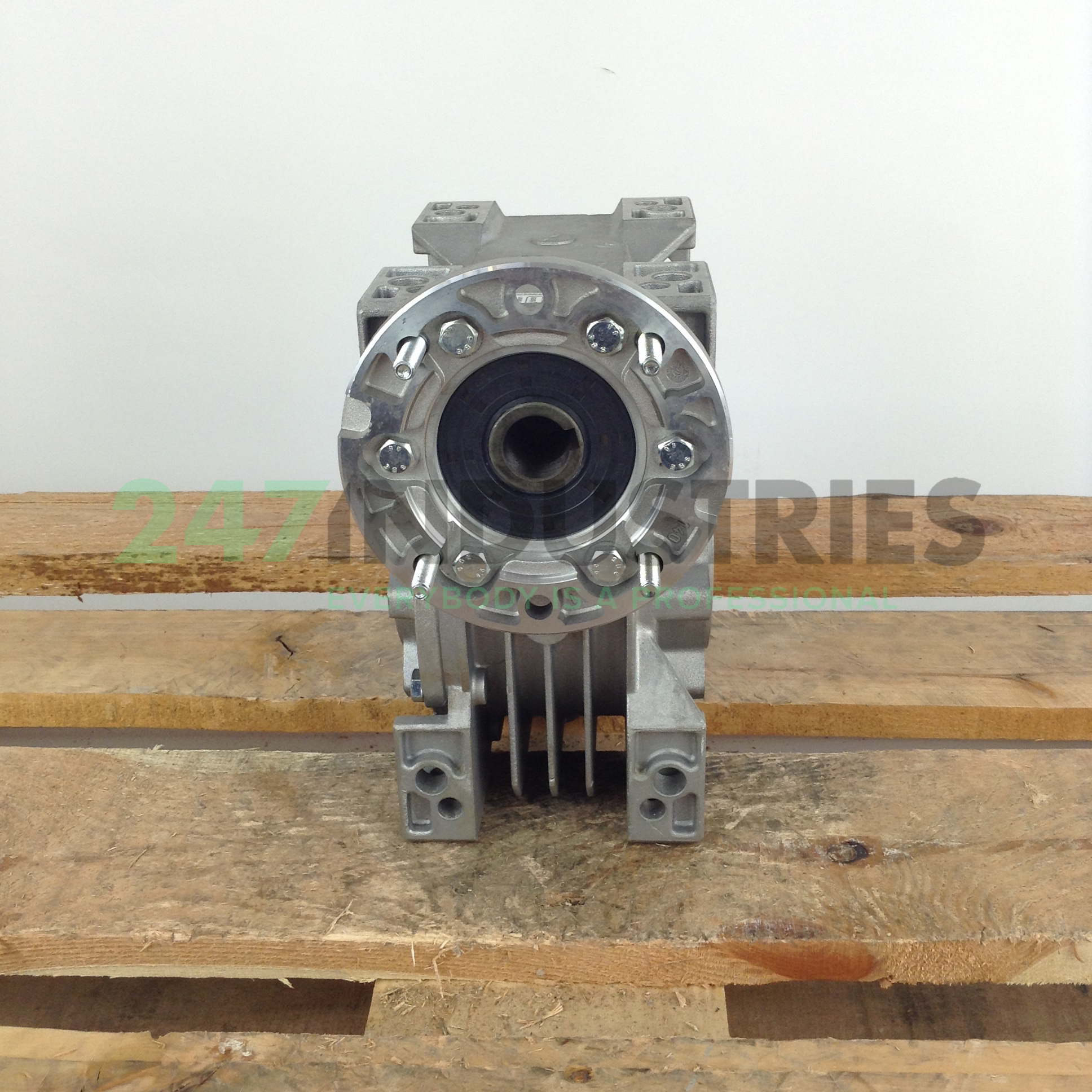

SRT085492432-90B14 Varvel

Technische Daten

1. Verfügbarkeit 3 St.
2. Marke Varvel

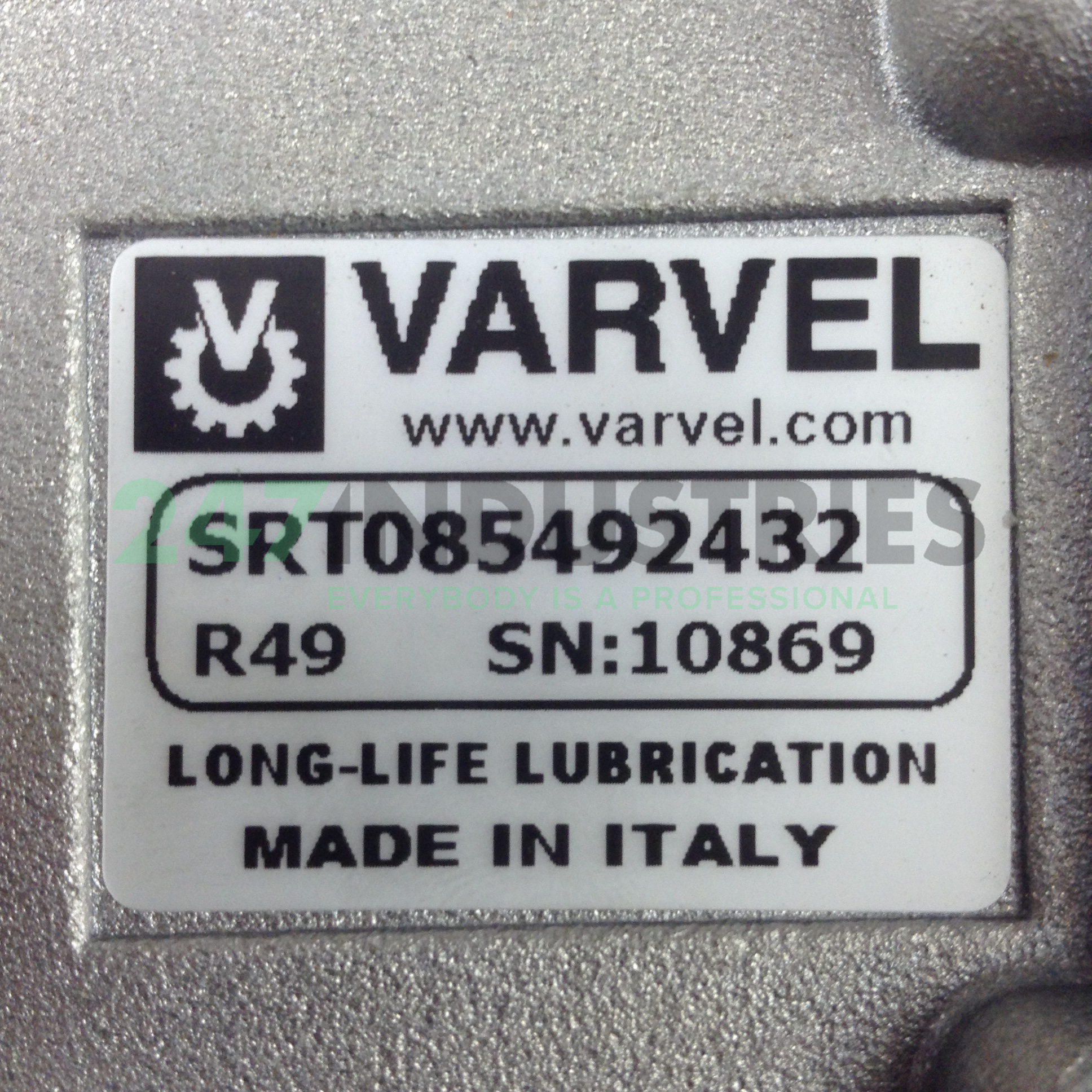

3. Item number SRT085492432-90B14 Varvel
4. Category Getriebe

Gewicht und Abmessungen

1. Gewicht (kg) 12.25

Produkteigenschaften

1. Montage B14 (Innenflansch)
2. Übersetzung i = n1/n2 49
3. IEC-Rahmengröße 90

Detaillierte Produkteigenschaften

1. IEC-Rahmengröße 90
2. Wellendurchmesser (mm) 24
3. IEC-Rahmengröße 090
4. Wellenlänge (mm) 50
5. Passfederbreite (mm) 8
6. Passfederlänge (mm) 40
7. Bohrung Gewindewelle M8
8. Wellenhöhe, B3 montiert (mm) 90
9. Weite Fußlöcher, B3 montiert (mm) 140
10. Länge Fußlöcher, B3 montiert (mm) S=286, M=311
11. Durchmesser Fußlöcher (mm) 10
12. Außendurchmesser Flansch B5/V1/B35/V3 (mm) 200
13. Flanschzentrierung B5/V1/B35/V3 (mm) 130
14. Lochkreis B5/V1/B35/V3 (mm) 165
15. Anzahl Flanschlöcher 4
16. Durchmesser Flanschlöcher B5/V1/B35/V3 (mm) 12
17. Lochkreis B14/B34/V18/V19 (mm) 115
18. Flanschgewindebohrungen B14/B34/V18/V19 M8
19. Außendurchmesser Flansch B14/B34/V18/V19 (mm) 140
20. Flanschzentrierung B14/B34/V18/V19 (mm) 95
