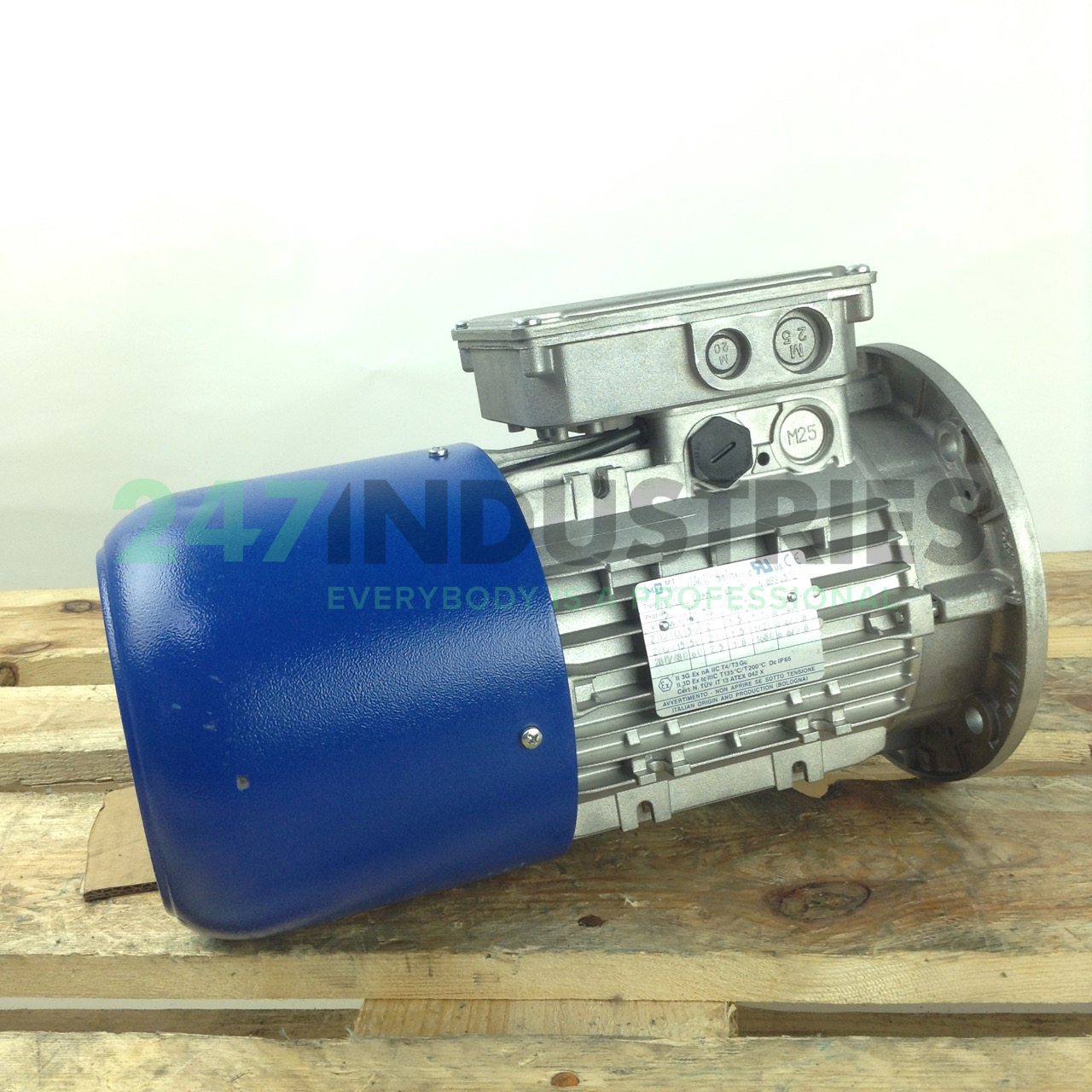

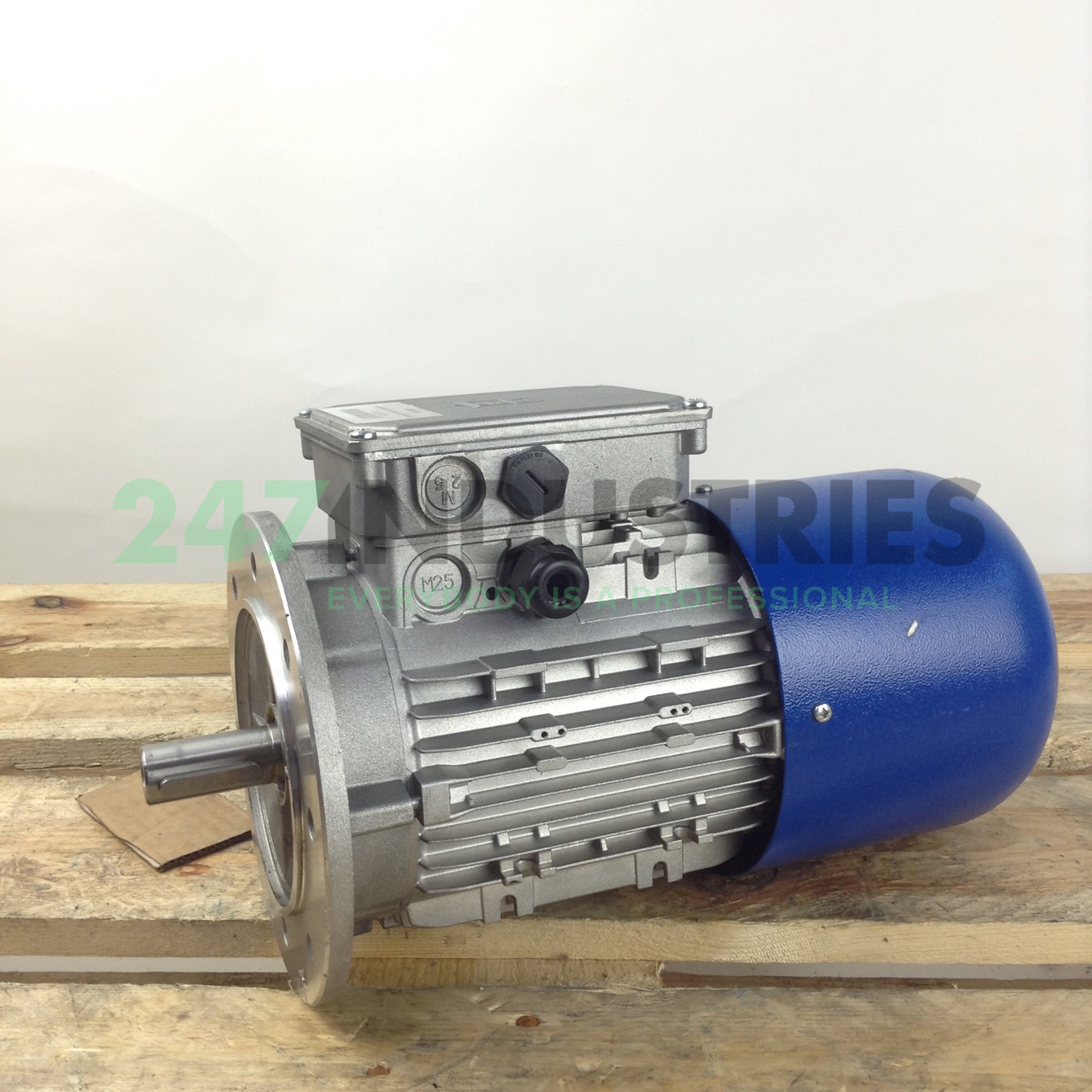

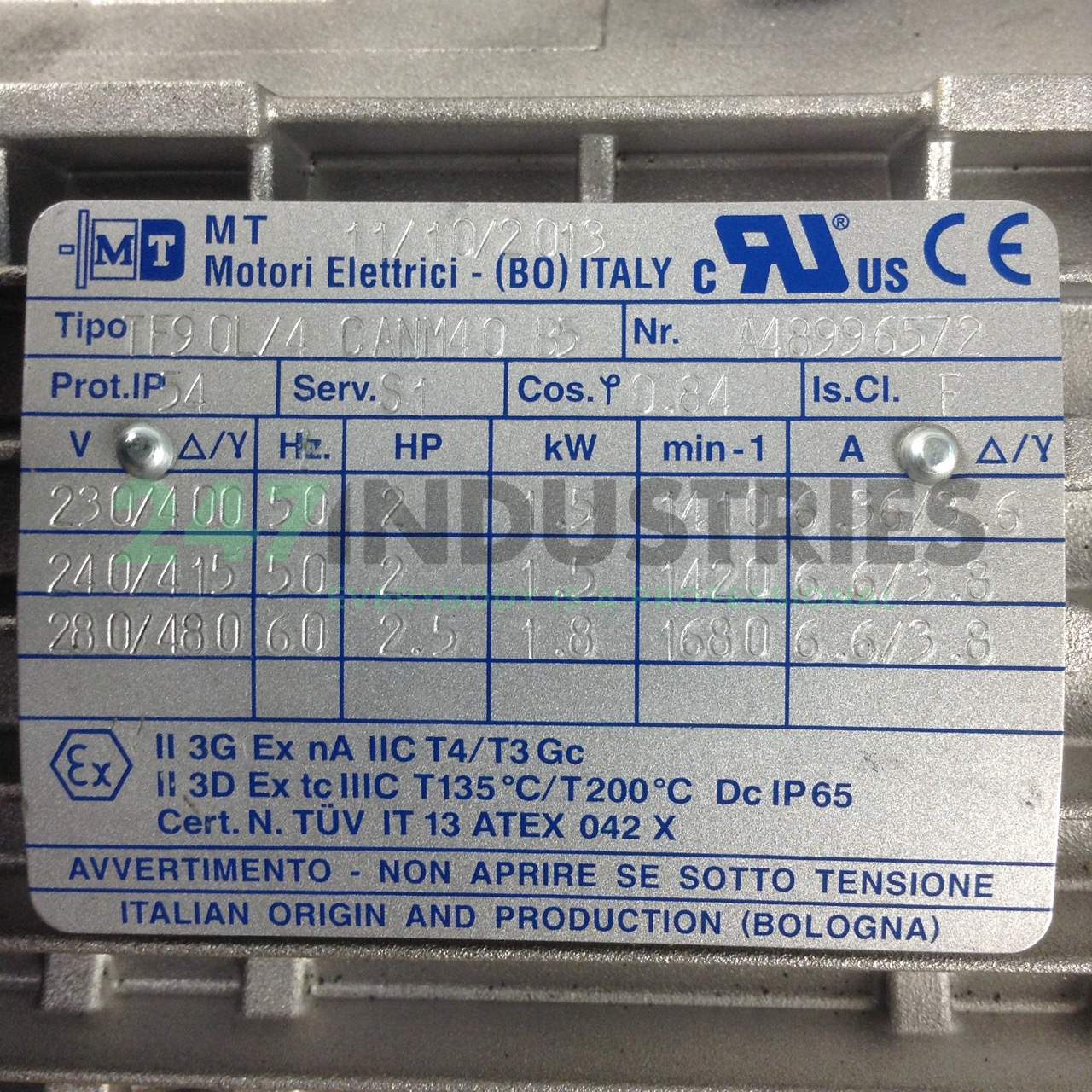

TF90L/4-CANM40-B5 MT Motori Elettrici

Technische Daten

1. Verfügbarkeit 0 St.
2. Marke MT Motori Elettrici
3. Item number TF90L/4-CANM40-B5 MT Motori Elettrici
4. Category Atex-Motoren

Gewicht und Abmessungen

1. Gewicht (kg) 20.7

Produkteigenschaften

1. Nennleistung (kW) 1.5
2. Drehzahl bei 50 Hz (U/MIN) / Anzahl der Pole 1500 / 4-Polig
3. Frequenz 50/60 Hz
4. Wirkungsgrad IE1 = Standard = EFF2

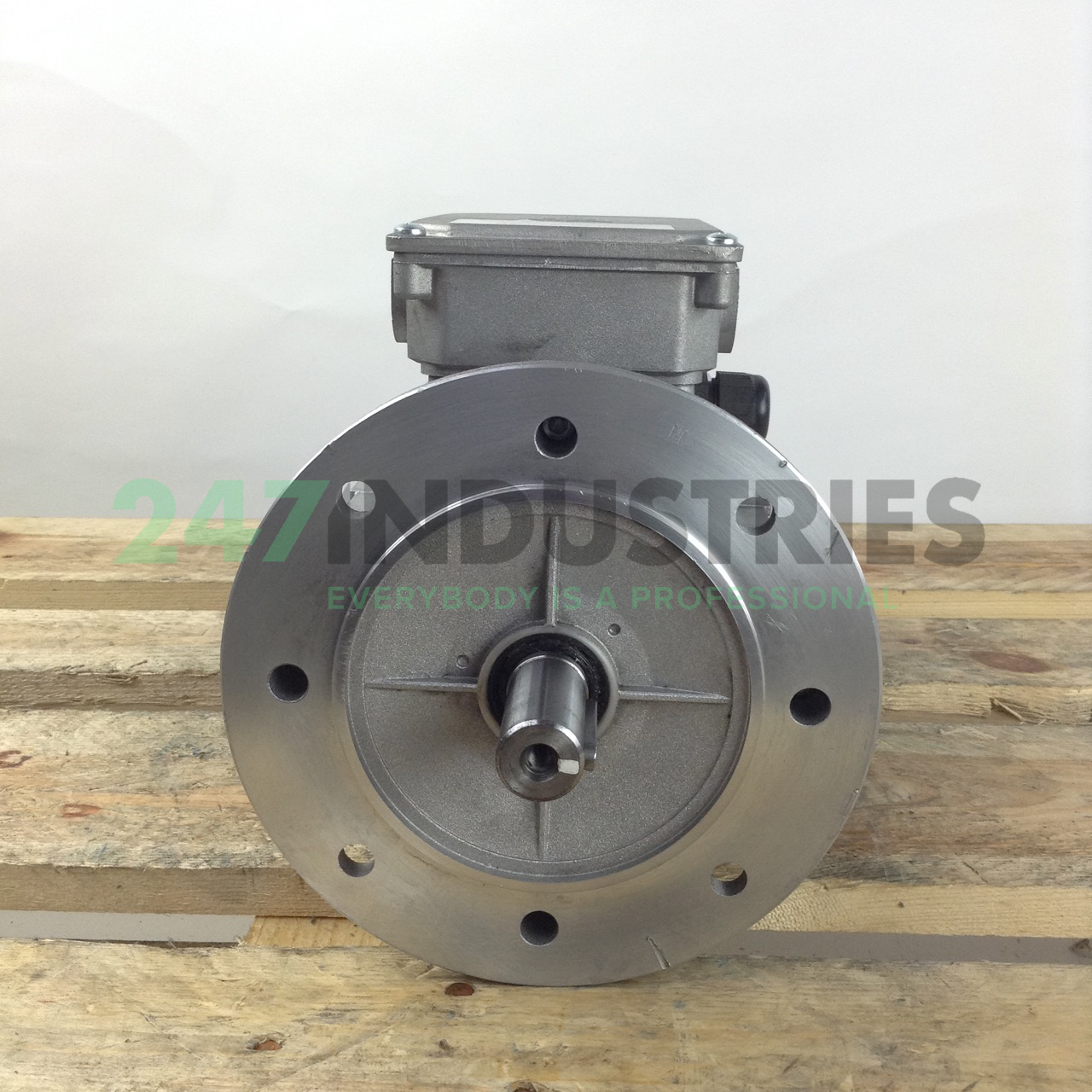

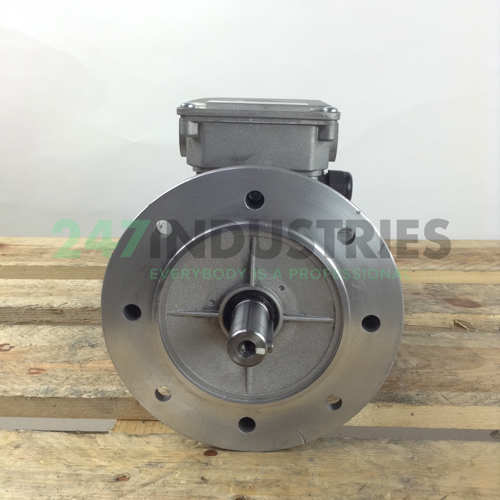

5. Montage B5 (Außenflansch)
6. Bremse Ohne Bremse
7. IP-Schutzart IP54
8. Explosionsschutz (ATEX) Zone 2
9. IEC-Rahmengröße 90

Detaillierte Produkteigenschaften

1. Spannung 220-230VD / 380-400VY
2. IEC-Rahmengröße 90
3. Wellendurchmesser (mm) 24
4. Gehäusematerial Alu
5. AC/DC AC
6. Standard IEC
7. IEC-Rahmengröße 090
8. Wellenlänge (mm) 50
9. Passfederbreite (mm) 8
10. Passfederlänge (mm) 40
11. Bohrung Gewindewelle M8
12. Wellenhöhe, B3 montiert (mm) 90
13. Weite Fußlöcher, B3 montiert (mm) 140
14. Länge Fußlöcher, B3 montiert (mm) S=286, M=311
15. Durchmesser Fußlöcher (mm) 10
16. Außendurchmesser Flansch B5/V1/B35/V3 (mm) 200
17. Flanschzentrierung B5/V1/B35/V3 (mm) 130
18. Lochkreis B5/V1/B35/V3 (mm) 165
19. Anzahl Flanschlöcher 4
20. Durchmesser Flanschlöcher B5/V1/B35/V3 (mm) 12
21. Lochkreis B14/B34/V18/V19 (mm) 115
22. Flanschgewindebohrungen B14/B34/V18/V19 M8
23. Außendurchmesser Flansch B14/B34/V18/V19 (mm) 140
24. Flanschzentrierung B14/B34/V18/V19 (mm) 95
