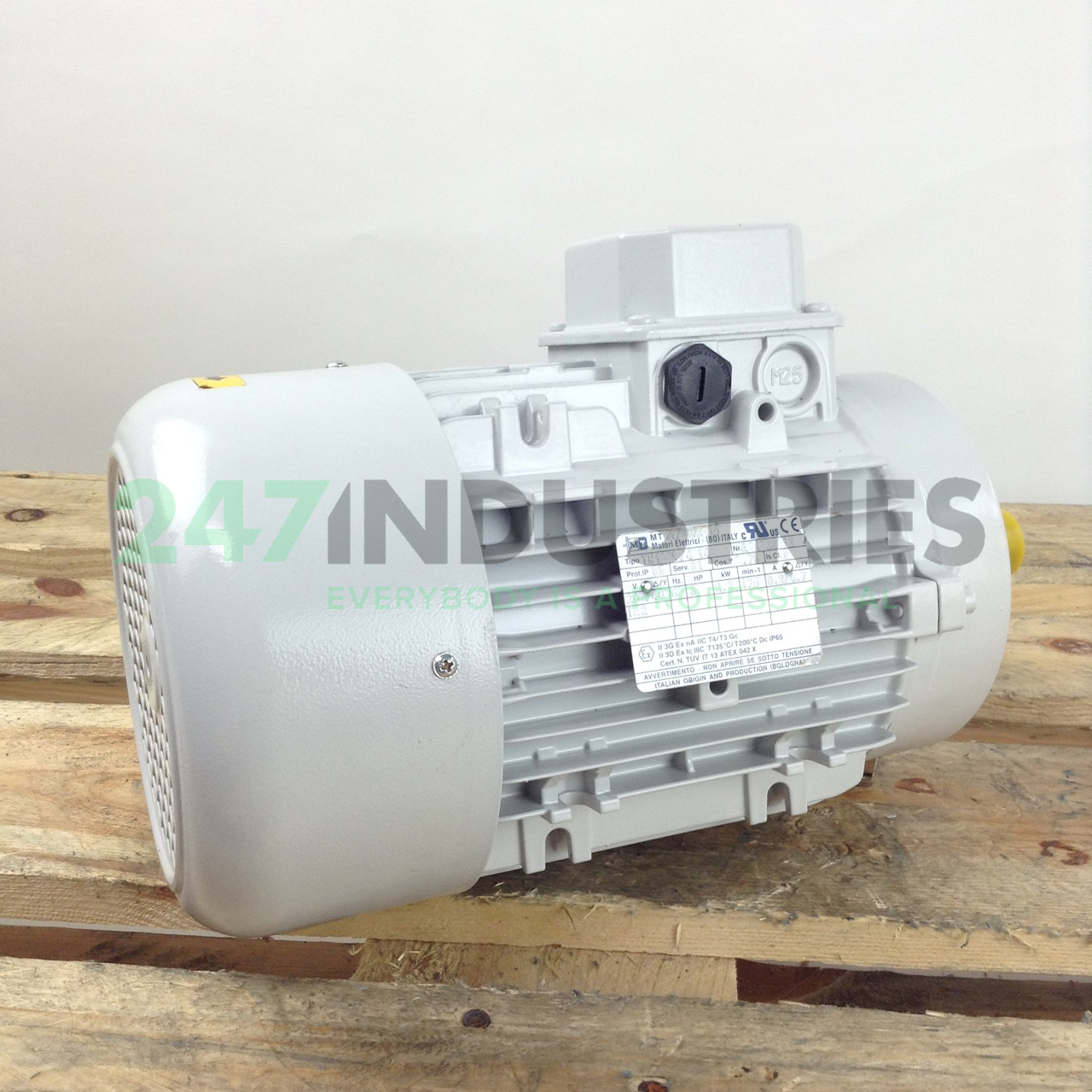

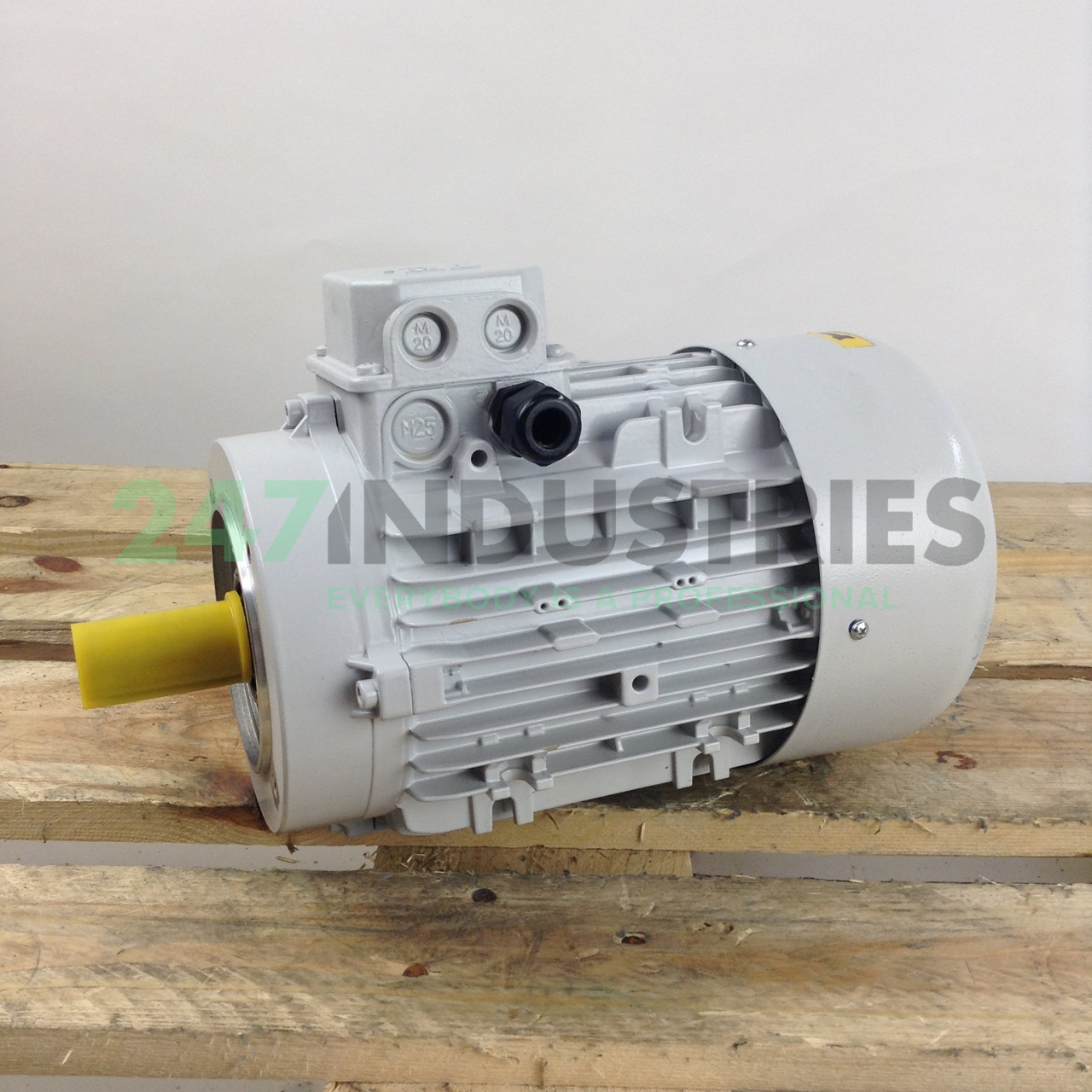

TN100A/4-B14 MT Motori Elettrici

Technische Daten

1. Verfügbarkeit 0 St.
2. Marke MT Motori Elettrici
3. Item number TN100A/4-B14 MT Motori Elettrici
4. Category Atex-Motoren

Gewicht und Abmessungen

1. Gewicht (kg) 20

Produkteigenschaften

1. Nennleistung (kW) 2.2
2. Drehzahl bei 50 Hz (U/MIN) / Anzahl der Pole 1500 / 4-Polig
3. Frequenz 60 Hz
4. Wirkungsgrad IE2 = Hoch = EFF1

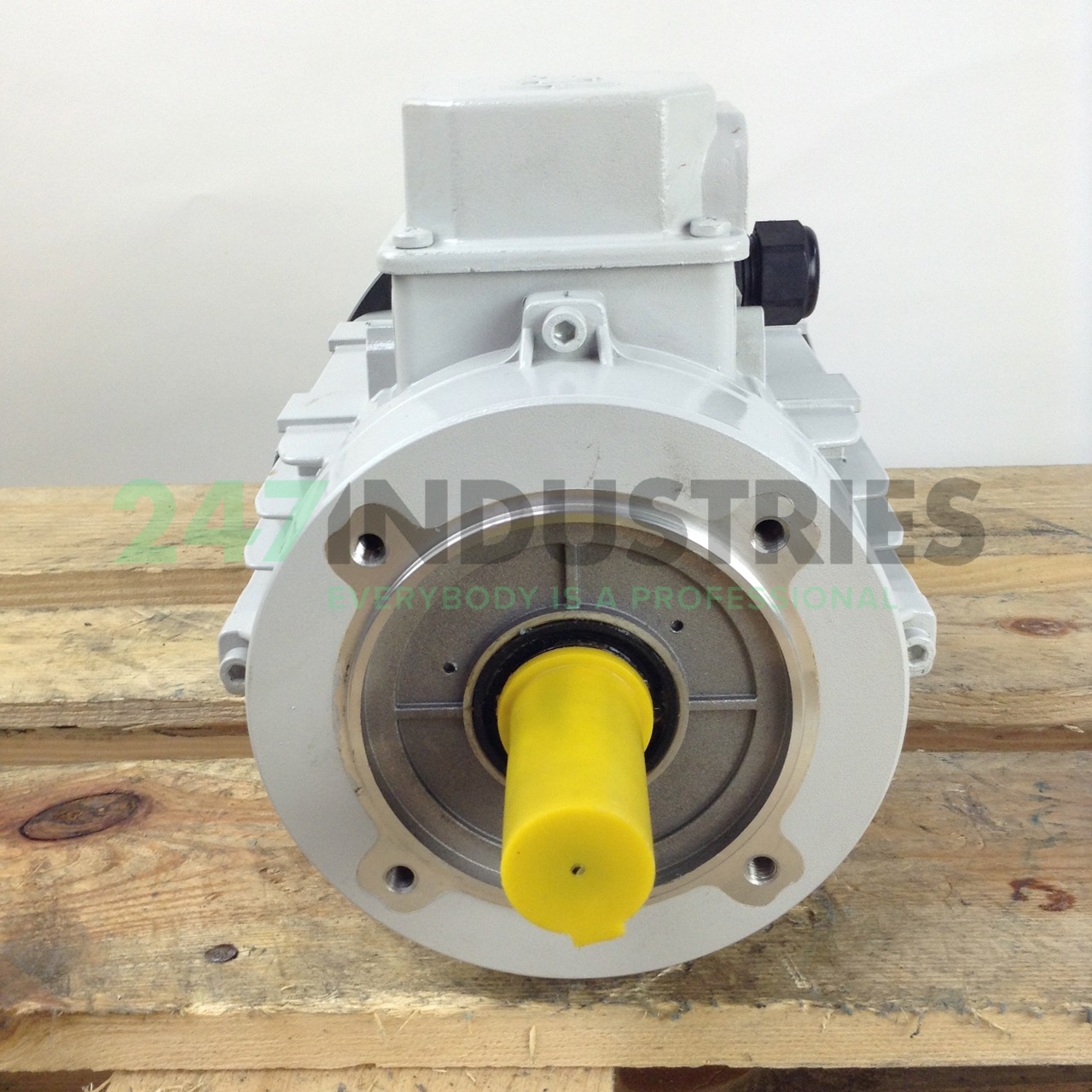

5. Montage B14 (Innenflansch)
6. Bremse Ohne Bremse
7. IP-Schutzart IP55

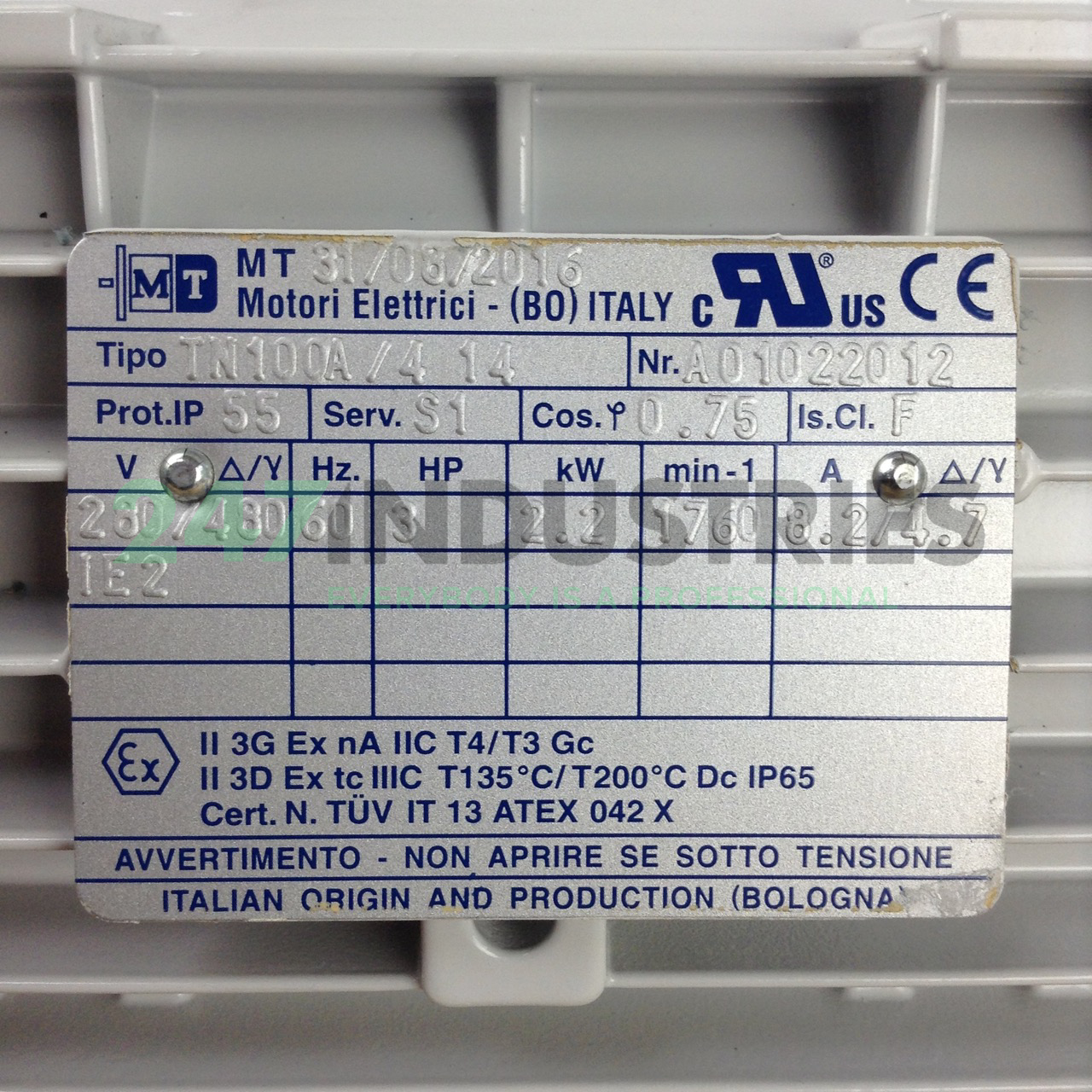

8. Explosionsschutz (ATEX) Zone 2
9. IEC-Rahmengröße 100

Detaillierte Produkteigenschaften

1. Spannung 220-230VD / 380-400VY
2. IEC-Rahmengröße 100
3. Wellendurchmesser (mm) 28
4. Gehäusematerial Alu
5. AC/DC AC
6. Standard IEC
7. IEC-Rahmengröße 100
8. Wellenlänge (mm) 60
9. Passfederbreite (mm) 8
10. Passfederlänge (mm) 50
11. Bohrung Gewindewelle M10
12. Wellenhöhe, B3 montiert (mm) 100
13. Weite Fußlöcher, B3 montiert (mm) 160
14. Länge Fußlöcher, B3 montiert (mm) S=286, M=311
15. Durchmesser Fußlöcher (mm) 12
16. Außendurchmesser Flansch B5/V1/B35/V3 (mm) 250
17. Flanschzentrierung B5/V1/B35/V3 (mm) 180
18. Lochkreis B5/V1/B35/V3 (mm) 215
19. Anzahl Flanschlöcher 4
20. Durchmesser Flanschlöcher B5/V1/B35/V3 (mm) 14.5
21. Lochkreis B14/B34/V18/V19 (mm) 130
22. Flanschgewindebohrungen B14/B34/V18/V19 M8
23. Außendurchmesser Flansch B14/B34/V18/V19 (mm) 160
24. Flanschzentrierung B14/B34/V18/V19 (mm) 110
