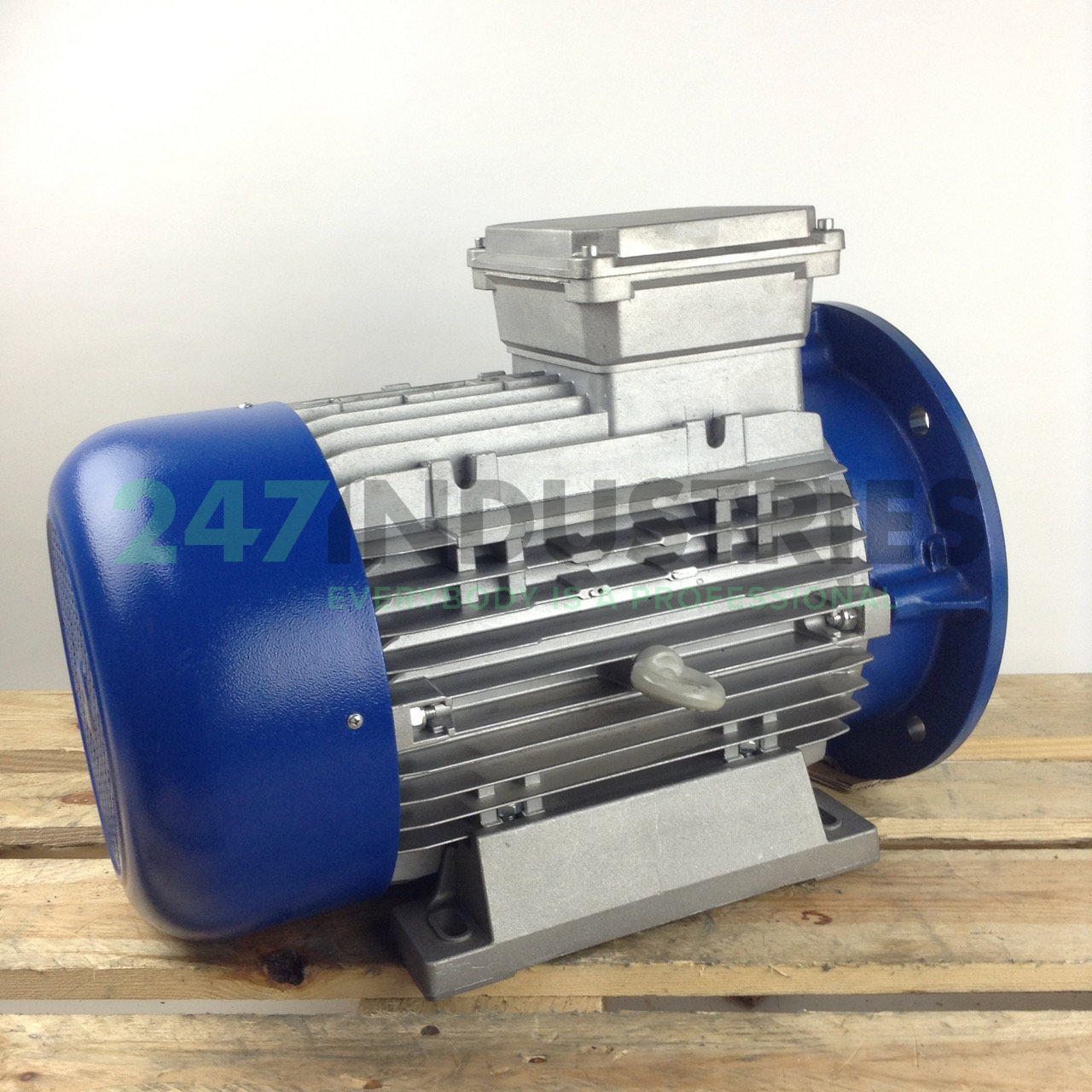

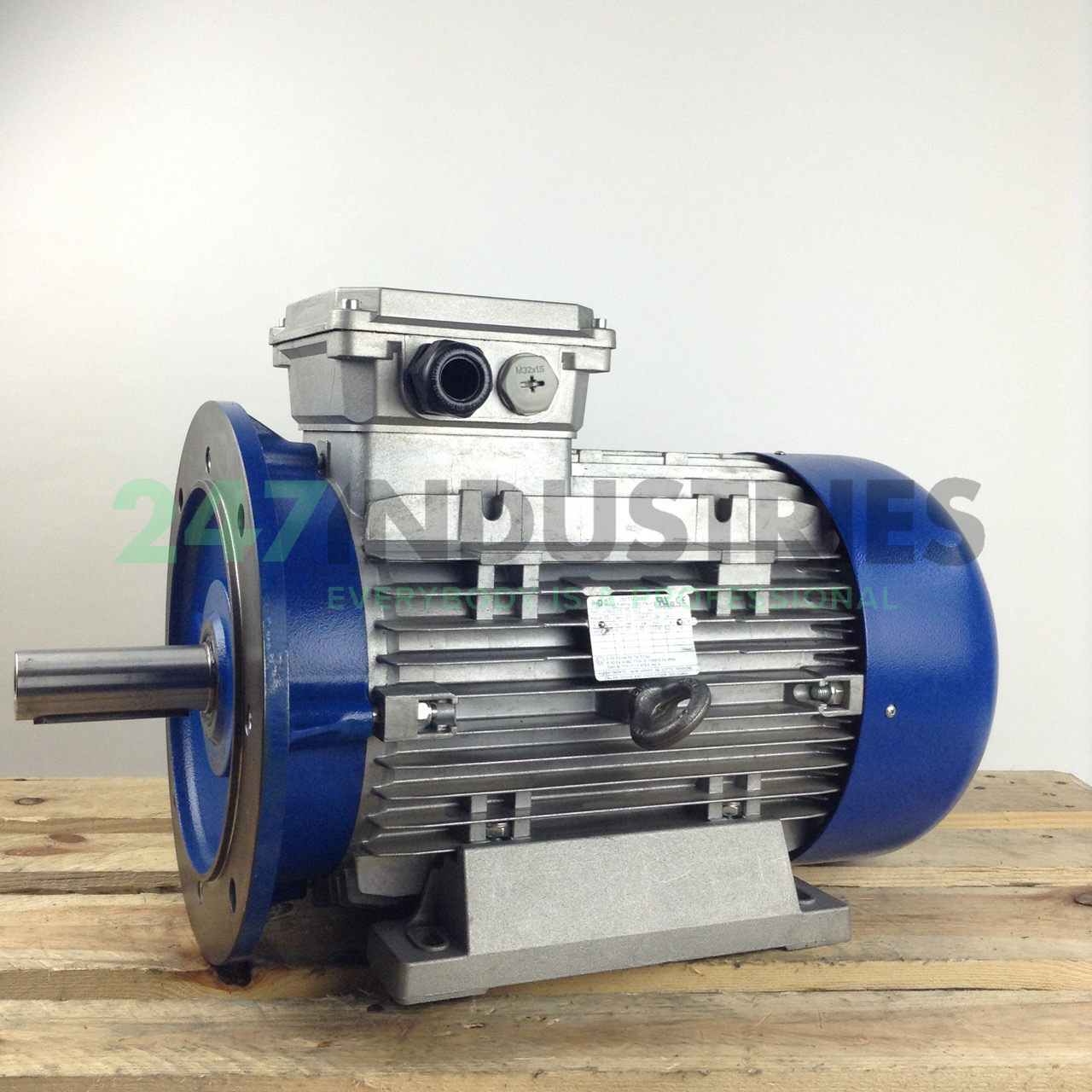

TN160L/4-B35 MT Motori Elettrici

Technische Daten

1. Verfügbarkeit 0 St.
2. Marke MT Motori Elettrici
3. Item number TN160L/4-B35 MT Motori Elettrici
4. Category Atex-Motoren

Gewicht und Abmessungen

1. Gewicht (kg) 110

Produkteigenschaften

1. Nennleistung (kW) 15
2. Drehzahl bei 50 Hz (U/MIN) / Anzahl der Pole 1500 / 4-Polig
3. Frequenz 60 Hz
4. Wirkungsgrad IE2 = Hoch = EFF1
5. Montage B35 (Fuß + Außenflansch)
6. Bremse Ohne Bremse
7. IP-Schutzart IP55

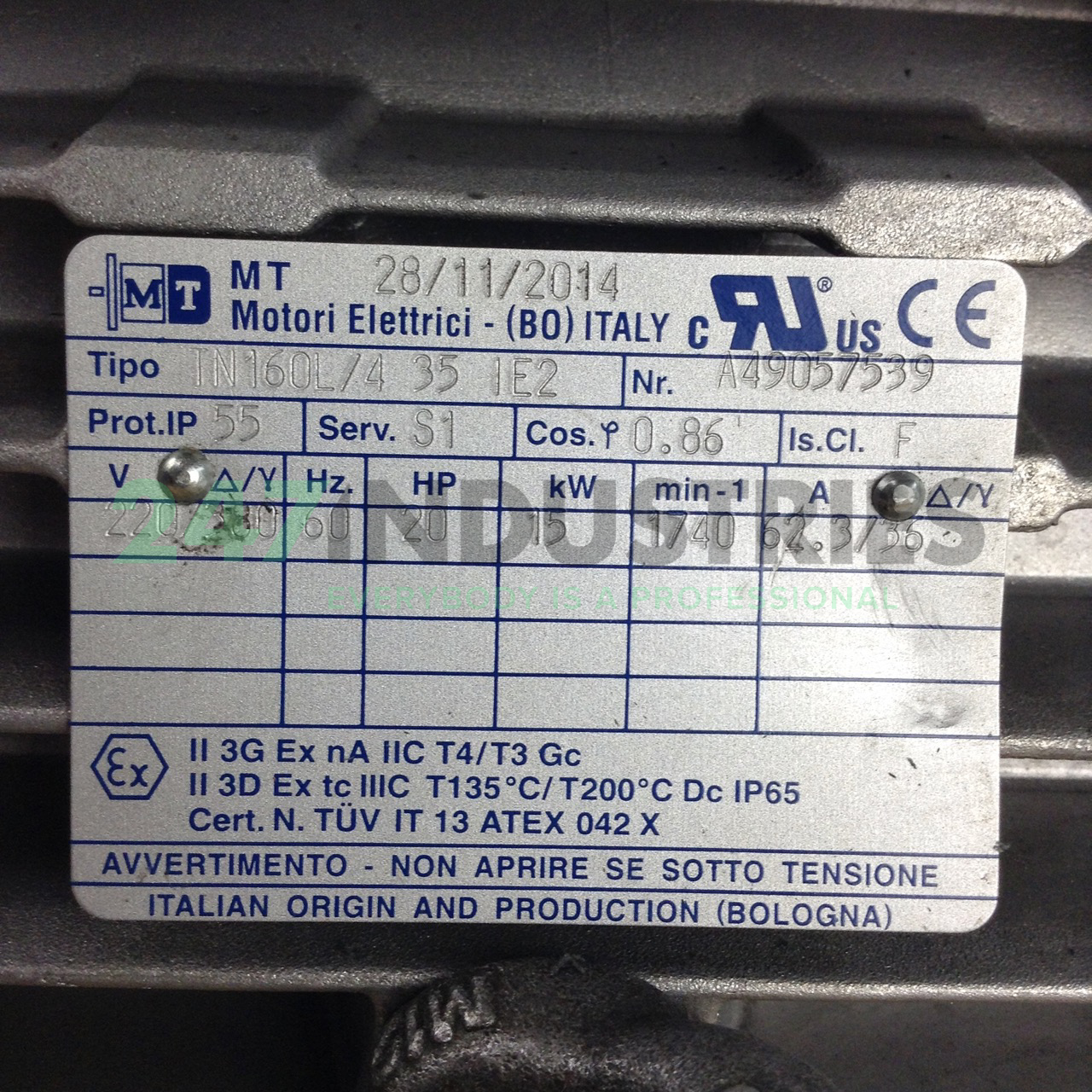

8. Explosionsschutz (ATEX) Zone 2
9. IEC-Rahmengröße 160

Detaillierte Produkteigenschaften

1. Spannung 220-230VD / 380-400VY
2. IEC-Rahmengröße 160
3. Wellendurchmesser (mm) 42
4. Gehäusematerial Alu
5. AC/DC AC
6. Standard IEC
7. IEC-Rahmengröße 160
8. Wellenlänge (mm) 110
9. Passfederbreite (mm) 12
10. Passfederlänge (mm) 90
11. Bohrung Gewindewelle M16
12. Wellenhöhe, B3 montiert (mm) 160
13. Weite Fußlöcher, B3 montiert (mm) 254
14. Länge Fußlöcher, B3 montiert (mm) S=286, M=311
15. Durchmesser Fußlöcher (mm) 15

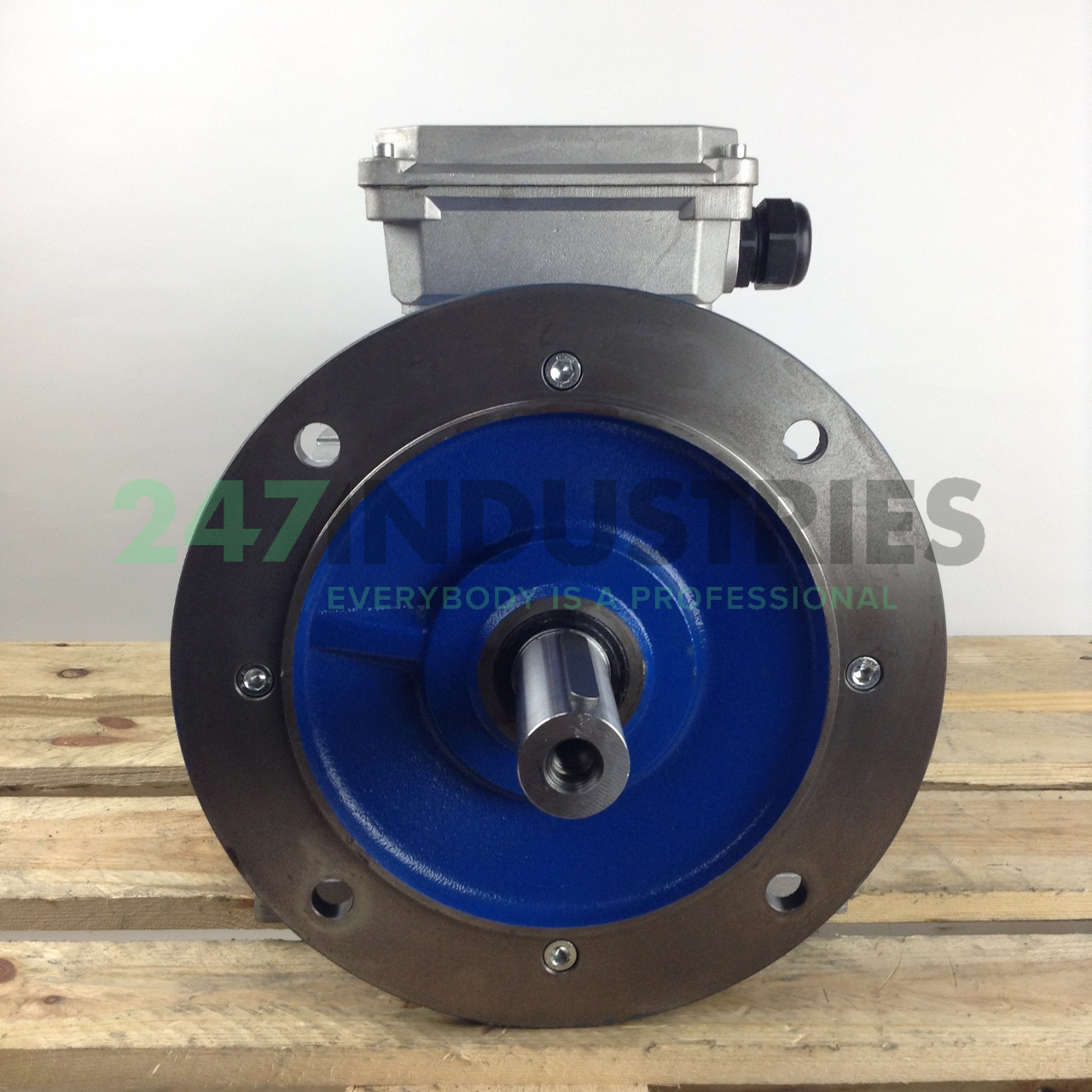

16. Außendurchmesser Flansch B5/V1/B35/V3 (mm) 350
17. Flanschzentrierung B5/V1/B35/V3 (mm) 250
18. Lochkreis B5/V1/B35/V3 (mm) 300
19. Anzahl Flanschlöcher 4
20. Durchmesser Flanschlöcher B5/V1/B35/V3 (mm) 18.5
21. Lochkreis B14/B34/V18/V19 (mm) 215
22. Flanschgewindebohrungen B14/B34/V18/V19 M12
23. Außendurchmesser Flansch B14/B34/V18/V19 (mm) 250
24. Flanschzentrierung B14/B34/V18/V19 (mm) 180
