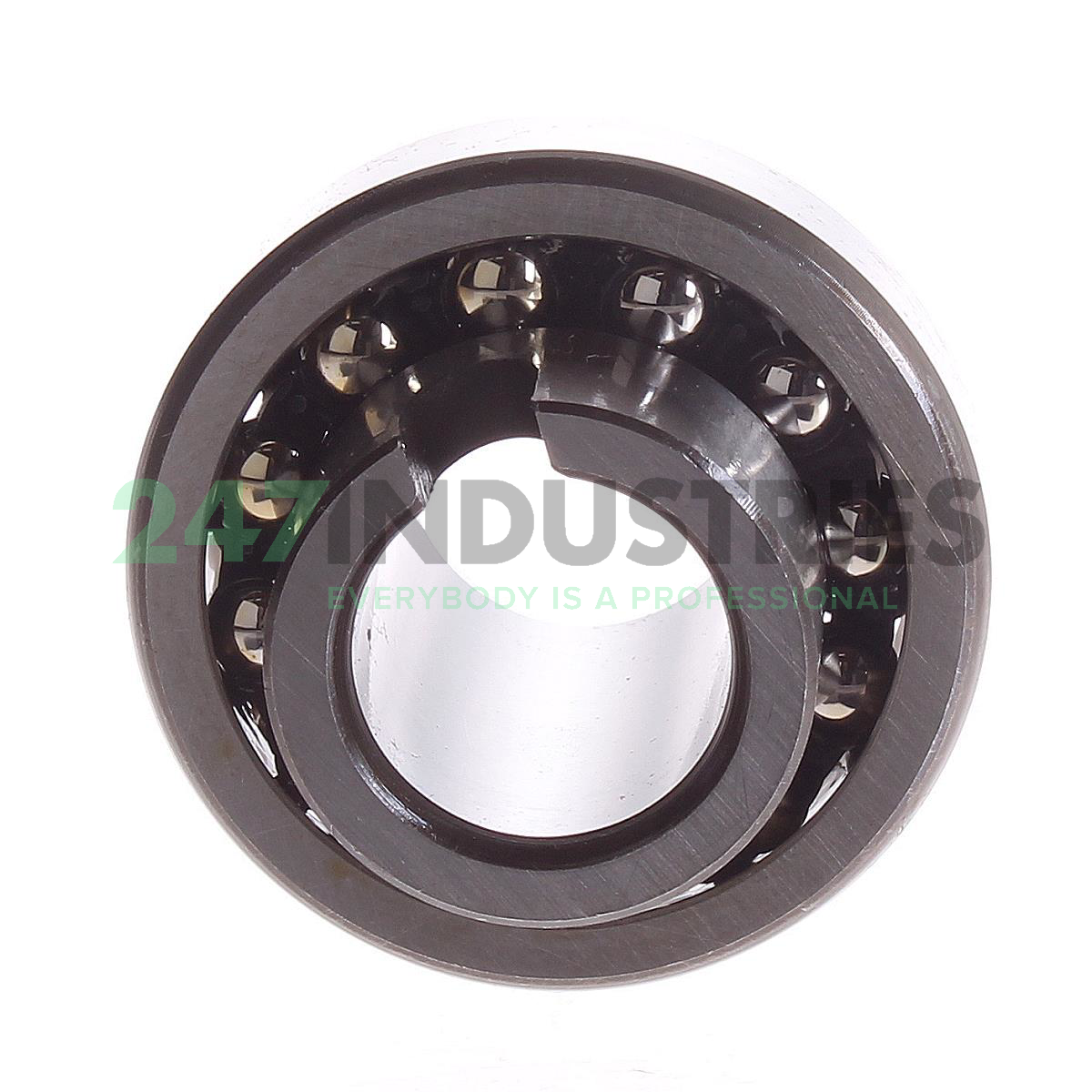

11204TV FAG

Das 11204TV FAG gehört zu den zweireihigen Pendelkugellagern. Dieser Lagertyp mit breiterem Innenring hat zwei Kugelreihen. Eine hohlkugelige Laufbahn im Außenring nimmt beide Kugelreihen auf. Dank dieser Konstruktion kann sich das Lager selbst ausrichten. Eventuelle Schiefstellungen der Welle gegenüber dem Lagergehäuse können somit die Leistung nicht negativ beeinflussen.

Durch diese Eigenschaften ist das 11204TV FAG hervorragend für Einsatzbereiche geeignet, bei denen erhebliche Ausrichtungsfehler oder Wellendurchbiegungen eine Rolle spielen können. Außerdem weisen Pendelkugellager die geringste Reibung aller Wälzlager auf. Auch bei höheren Drehzahlen entsteht nur wenig Reibungswärme. Diese Lager können hohe Radialbelastungen aufnehmen. In etwas geringerem Maße können sie jedoch auch in beiden Richtungen axial belastet werden.

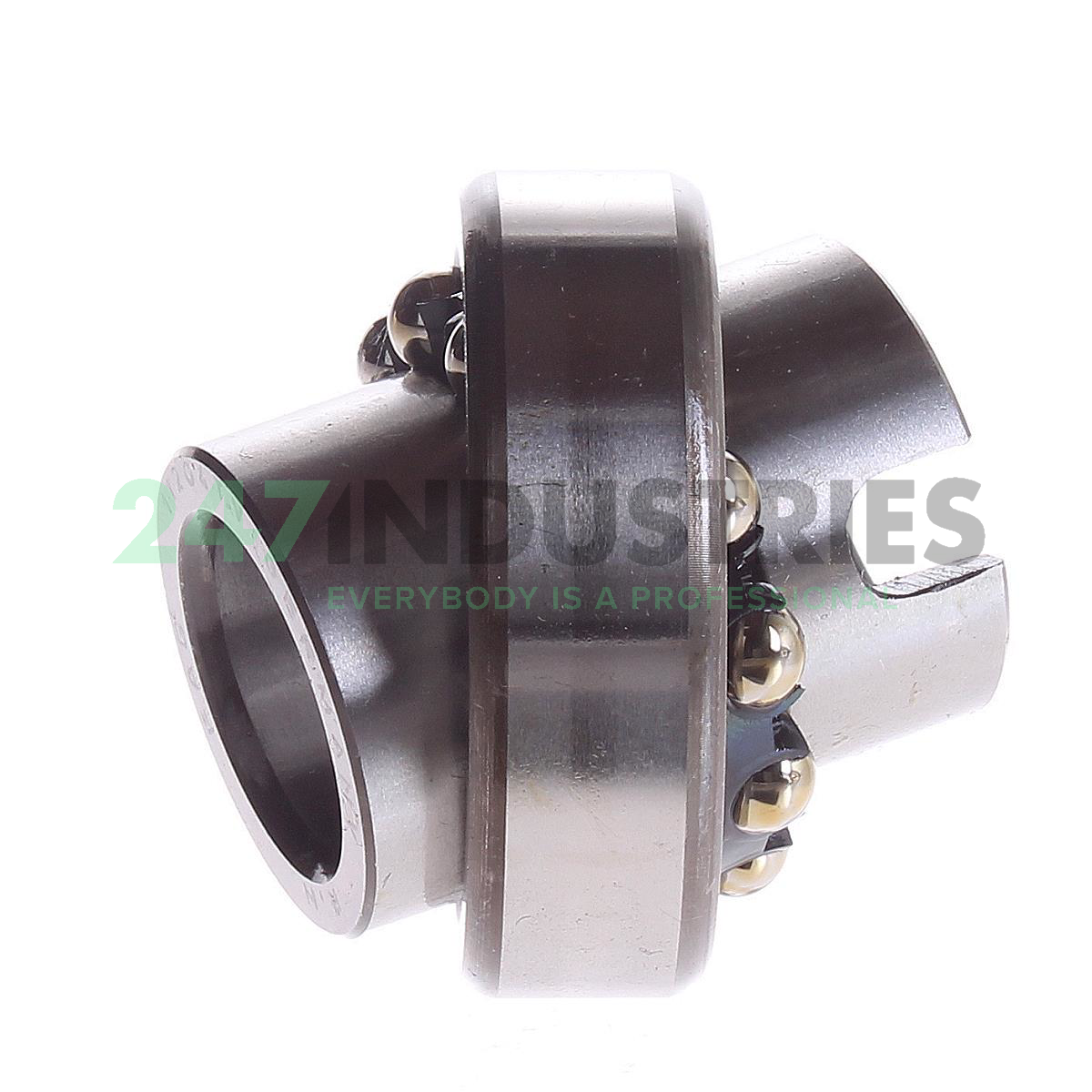

Außerdem ist das 11204TV FAG mit einem breiteren Innenring ausgestattet. Diese Konstruktion wurde für den Einsatz in weniger anspruchsvollen Anwendungen mit konventionellen Wellen entworfen. Lager mit breiterem Innenring haben eine spezielle Bohrungstoleranz, die die (De-)Montage deutlich vereinfacht. Der Innenring besitzt auf einer Seite eine Aussparung. Damit kann dieser Lagertyp leicht mit einem Stift oder einer Sicherungsschraube axial auf der Welle befestigt werden.
